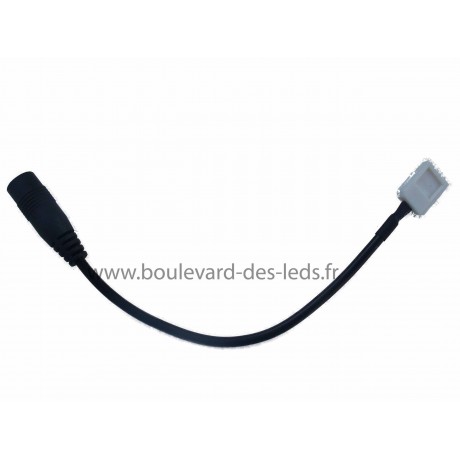

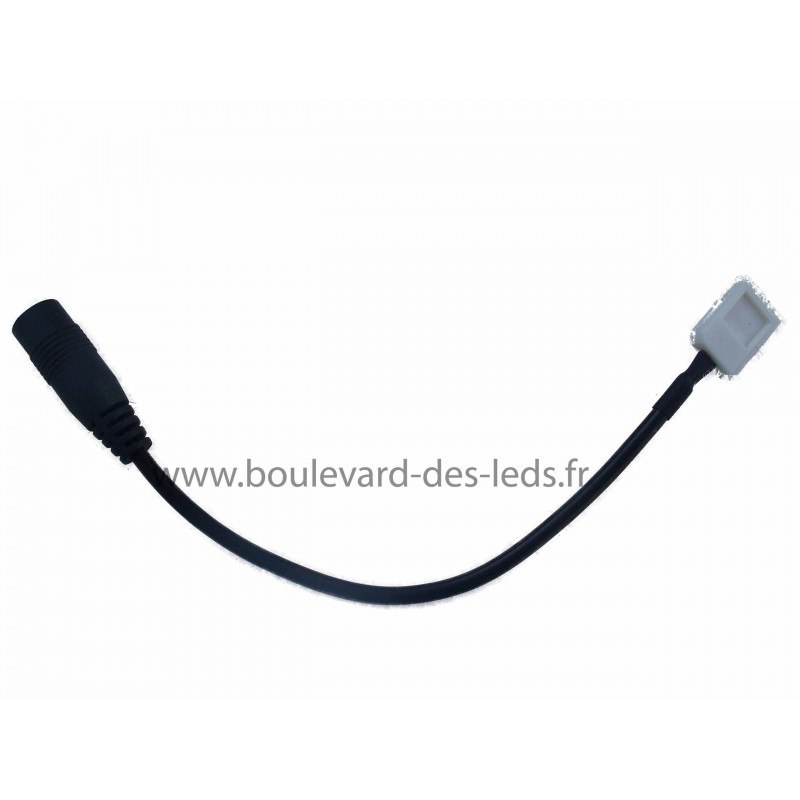

Raccord jack à clipser sur ruban

Ce connecteur rapide jack femelle permet de relier un ruban LED mono (monochromatique) dépourvu de fil à une alimentation électrique jack.

Comme dit précédemment le connecteur n'est compatible uniquement  pour les rubans blancs ou d'une couleur.

Il suffit de couper la bande LED au trait de coupe et de glisser l'extrémité dans le connecteur (clapet ouvert), les picots métalliques doivent être en contact avec les pistes du ruban. Vérifier que celui-ci s'allume, en effet ils sont polarisés avec un = et un -, si le ruban ne s'illumine pas, il faut brancher l'autre extrémité de la bande LED. Pour les bandeaux LED étanche, il est possible d'enlever la protection glue ou silicone pour pouvoir utiliser ce raccord.

A noter 3 tailles de connecteur à clapet en fonction de la largeur du circuit imprimé (appelé PCB ou CMS), 8 mm pour le 3528 en général, 10 mm

très courant pour la plupart des modèles et 12 mm plutôt rare pour certaines références moins standard.

La longueur hors tout du câble/connecteur mesure 20cm, le jack femelle mesure 5.5*2.1. Il est compatible avec tout les accessoires jack, ainsi que les alimentations LED jack, quel soit 12 volts ou 24 volts.

Cette technique nécessite aucun soudure mais à comme inconvénient de ne pas être compatible lorsque la densité de LED dépasse 60led/m.

De part sa taille ce câble connexion jack femelle n'est rarement utilisable conjointement avec un profilé aluminium.
