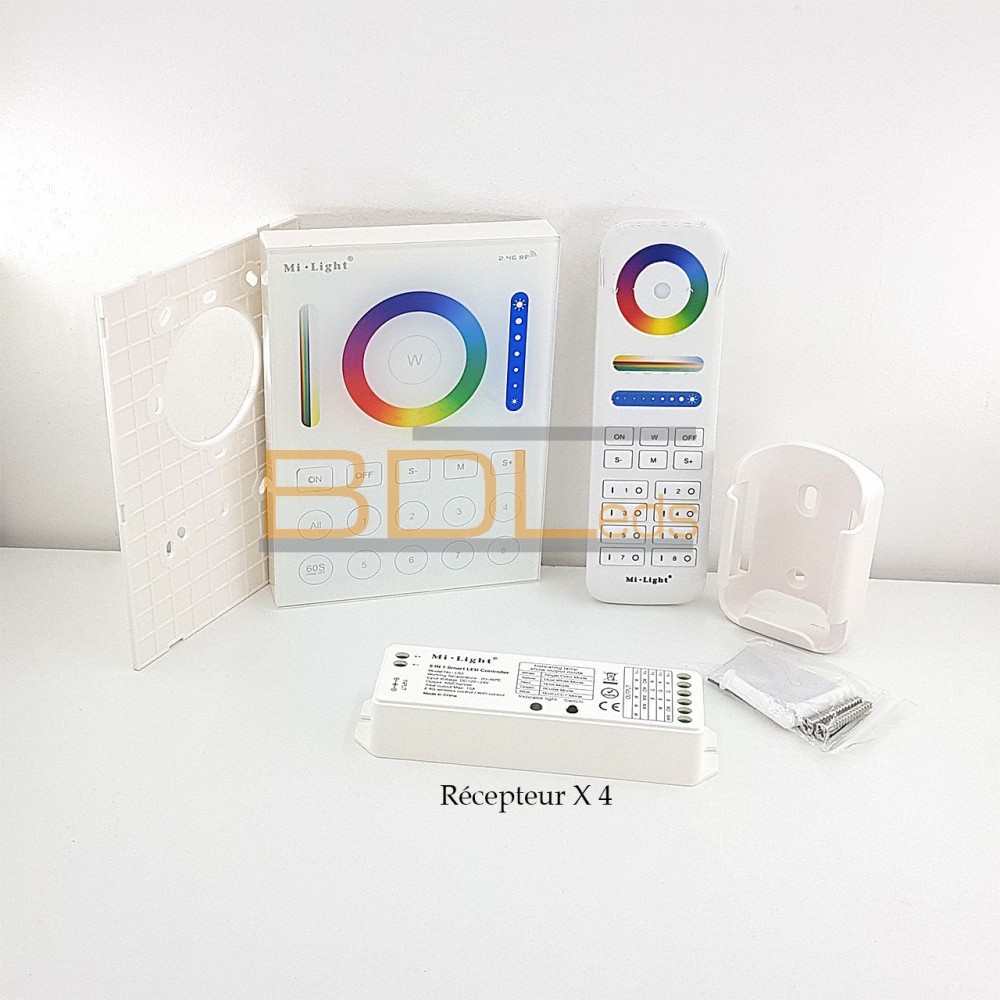

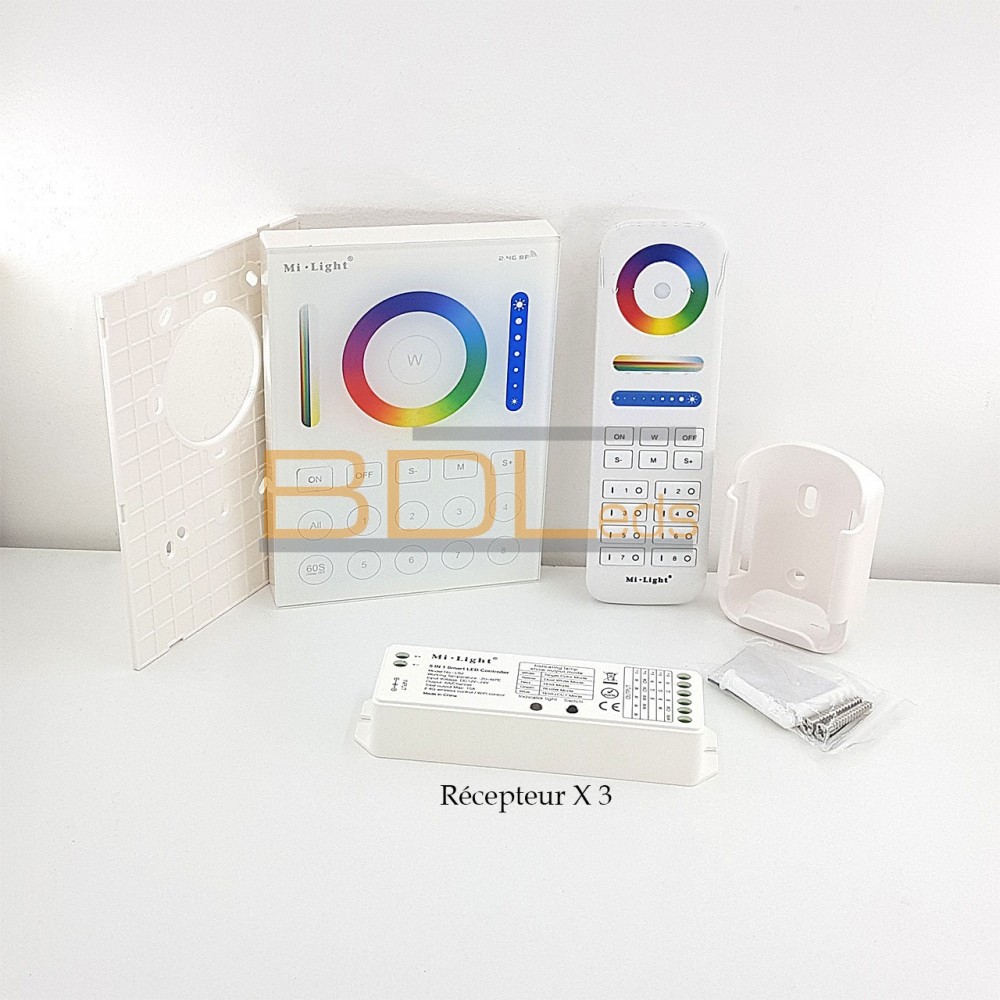

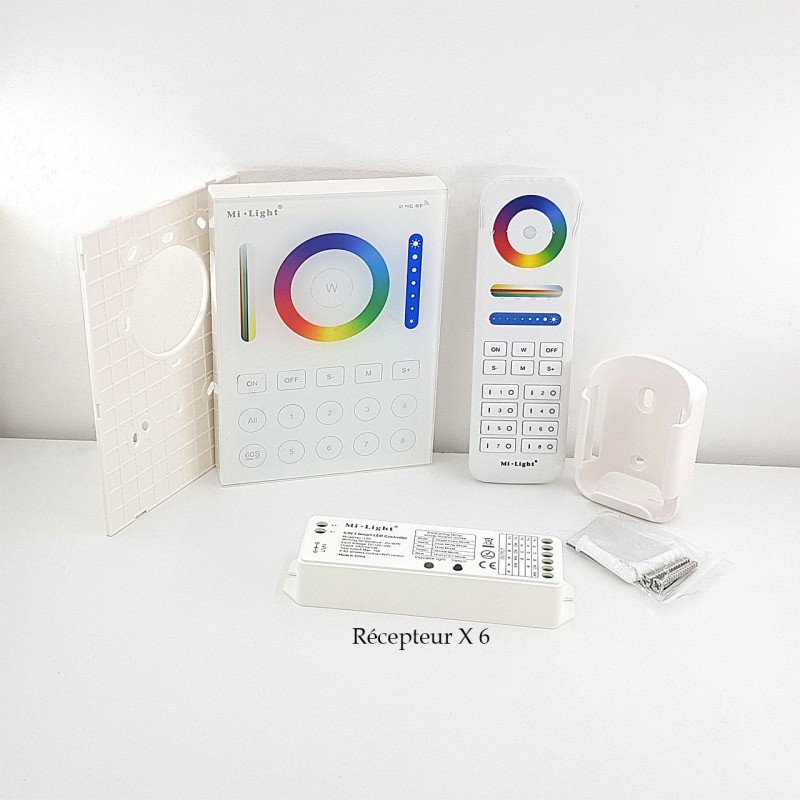

Variateur-contrôleur LED 8 zones mural et télécommande

L'ensemble contrôleur/variateur est compatible 12 et 24V.

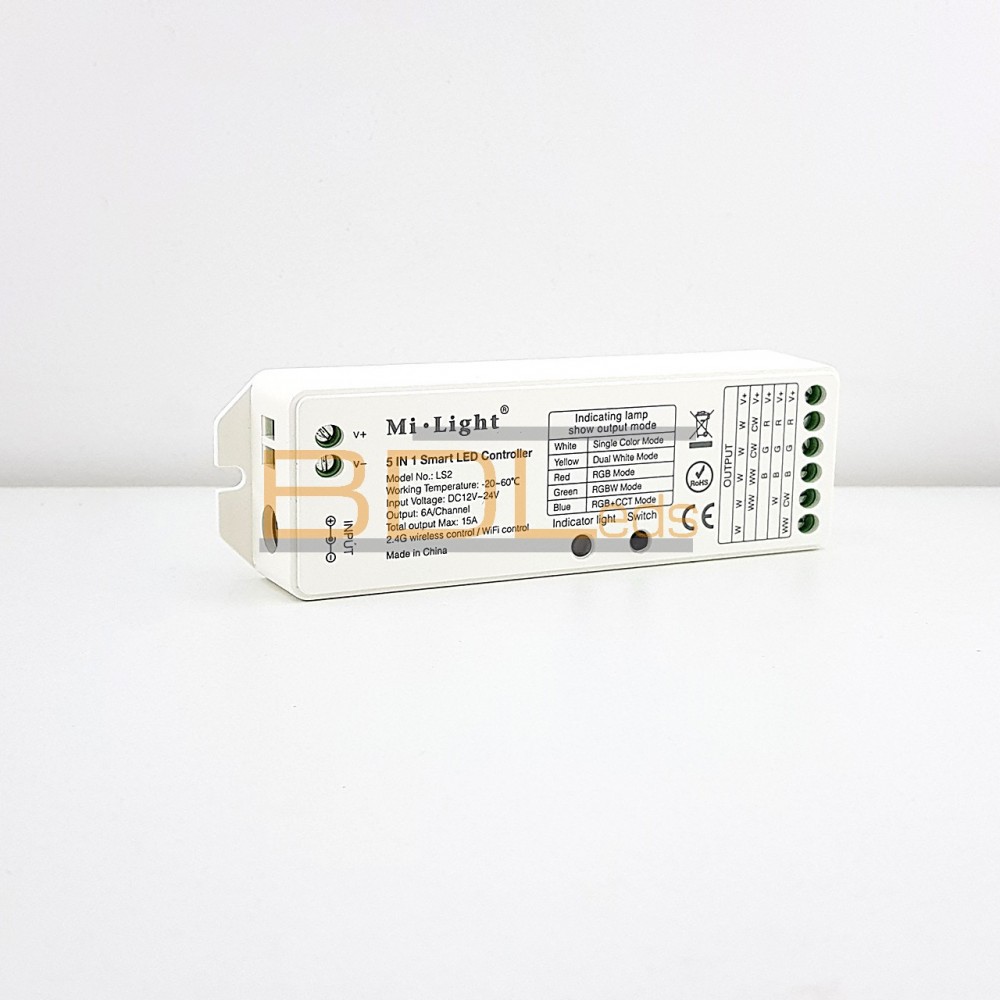

Les dimensions du récepteur sont 124*38*23 mm, il peut accueillir des LED 12 ou 24 volts, la puissance maximal par canal est de 6A et de 15A pour l'intensité maximal admise du récepteur.

La portée est d'environ 30 mètres avec le boitier de commande ou la télécommande.

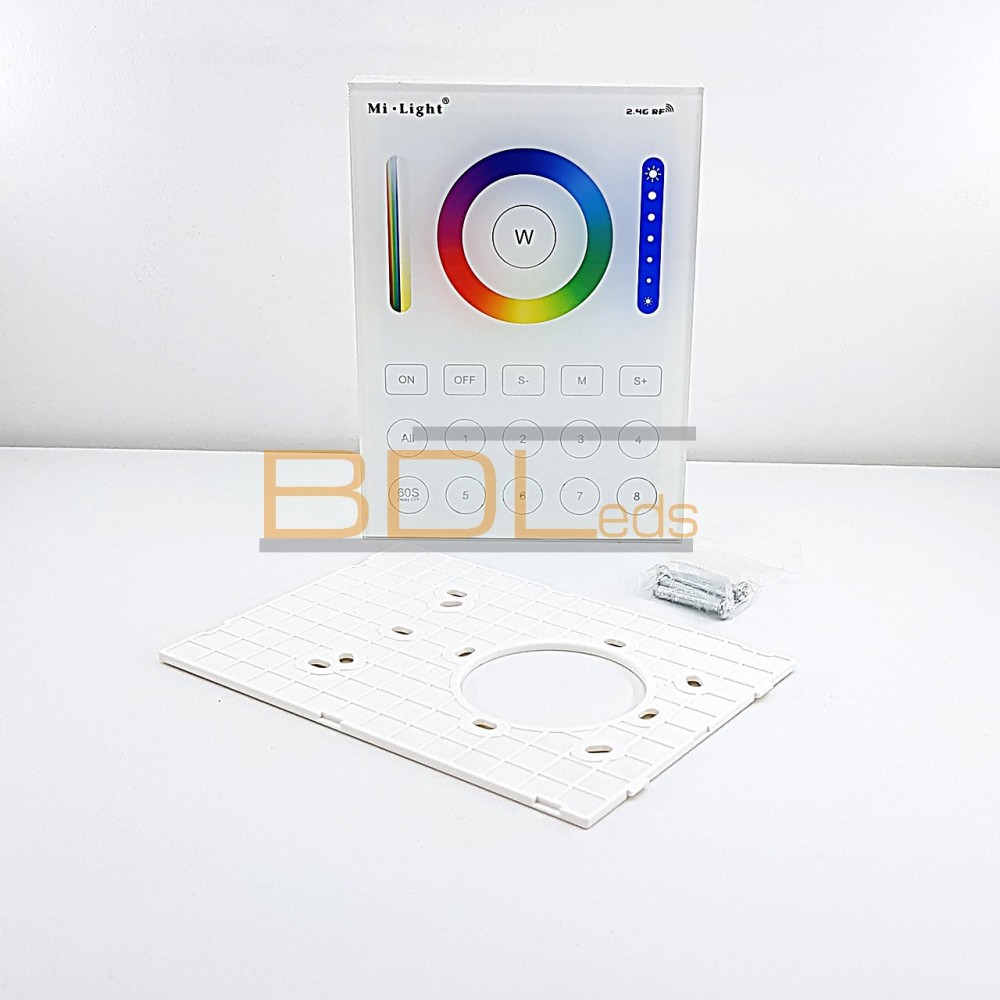

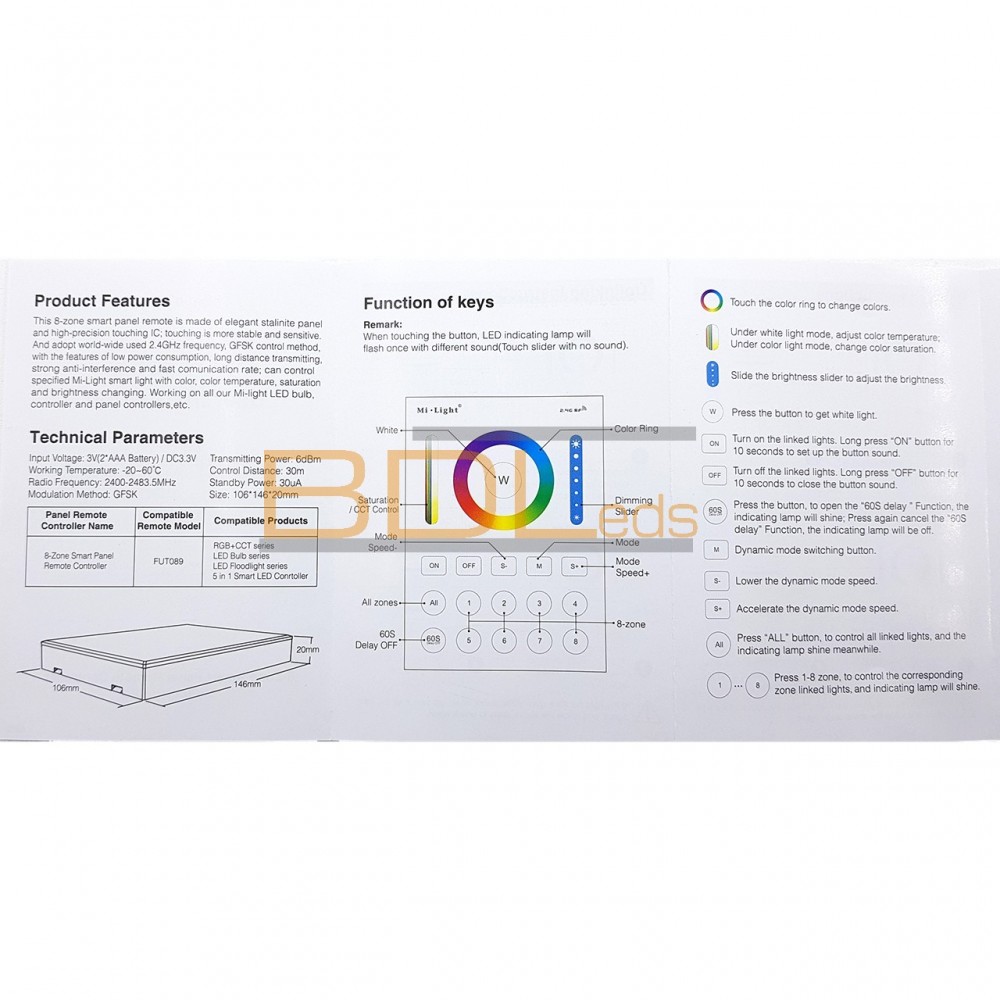

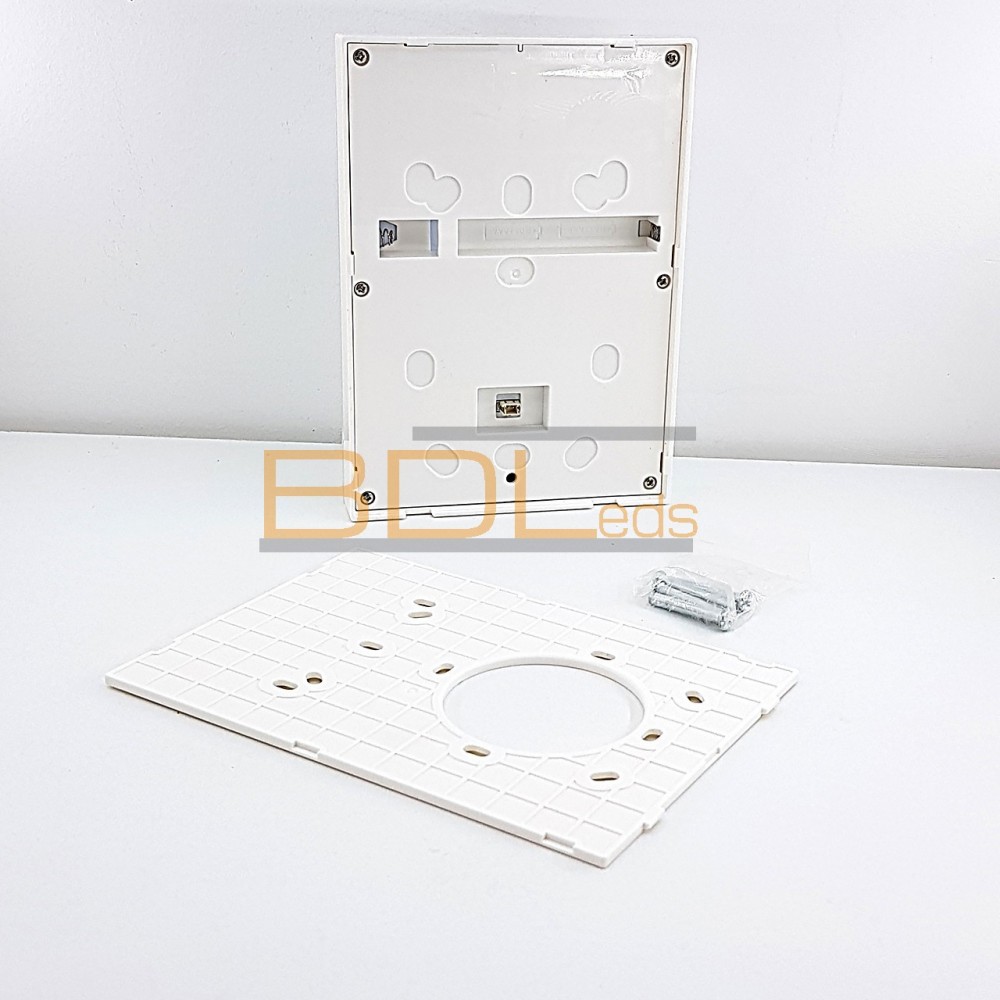

Le panneau de commande mural mesure 146*106*20 mm, celui-ci possède en plus par rapport à la télécommande un temporisateur d'extinction de 60 secondes. Le boitier de commande fonctionne sur pile ou alimentation spéciale en vente en suivant ce lien.

Garantie 2 ans

Exemple d’utilisation :

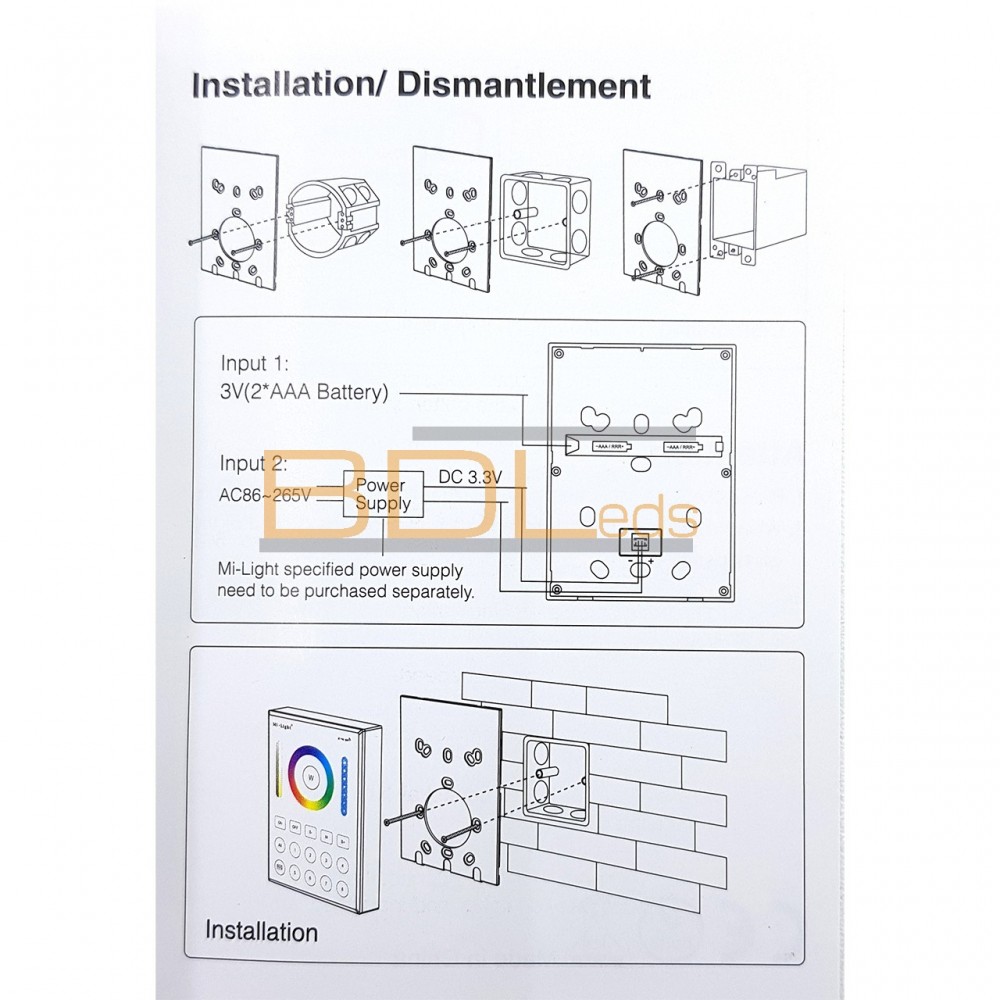

Installer votre boitier mural à l’entrée de votre habitation avec 2 piles AAA  (non fournies) ou un module d'alimentation 3.3V (non fourni).  Installer vos rubans led dans les pièces voulues et associez les zones de votre boitier mural et de votre télécommande comme vous le souhaitez.

Vous pouvez dès à présent utiliser indépendamment ou simultanément votre boitier mural ou votre télécommande pour allumer, régler l’intensité lumineuse de vos rubans led ou bien encore choisir la couleur ou le mode de gestion des rubans « RGB / RGBW / RGBW-CCT » si vous en avez installés et ceci sur toutes les zones en même temps  avec le bouton « ALL » du boitier mural ou la touche générale ON de la télécommande ou bien seulement une zone en choisissant celle que vous souhaitez.

Grace à votre boitier mural, vous pouvez, en appuyant sur la touche « 60S » avoir un décompte de 60 secondes avant extinction des rubans led, ce qui vous permettra par exemple, de sortir tranquillement sans être dans le noir et fermer votre porte ou d’avoir le temps d’aller vous coucher.

Un système simple, efficace à un prix très raisonnable pour domotiser votre éclairage intérieur et extérieur.

BOITIER de contrôle

Appairage du boitier mural au récepteur:

1.      Couper l’alimentation du ruban led, après 10 secondes rebrancher l’alimentation
2.      Dans les 3 secondes suite à la mise sous tension, appuyer sur sur l'un des 8 boutons correspondant à la zone souhaitée puis sur « ON » 3 fois .
3.      Le ruban led va clignoter 3 fois doucement, ce qui veut dire que l’appairage a été effectué correctement.

Dissocier le boitier mural du récepteur :

1.      Couper l’alimentation du ruban led, après 10 secondes rebrancher l’alimentation
2.       Dans les 3 secondes suite à la mise sous tension, appuyer sur sur l'un des 8 boutons correspondant à la zone souhaitée puis sur « ON » 5 fois .
3.      Le ruban led va clignoter 10 fois doucement, ce qui veut dire que le désappairage a été effectué correctement.

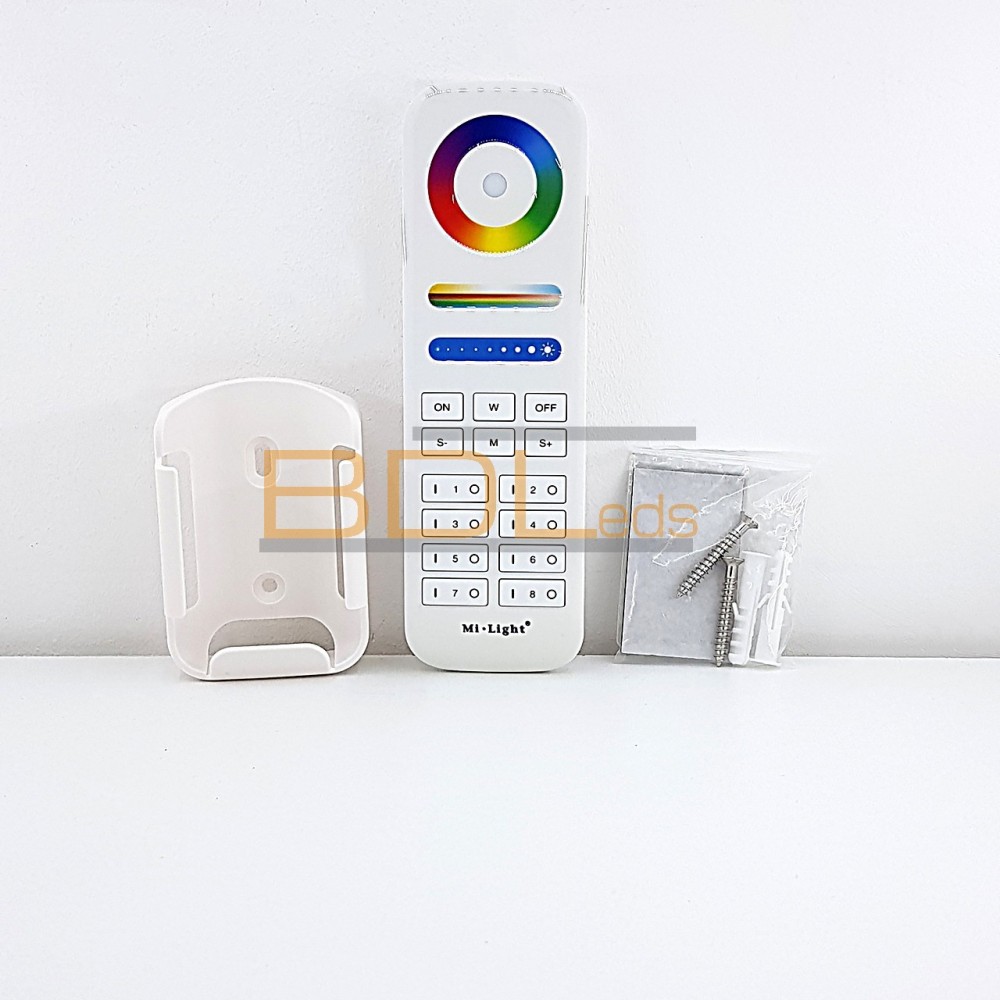

 TELECOMMANDE

Appairage de la télécommande au récepteur :

1.       Couper l’alimentation du ruban led, après 10 secondes rebrancher l’alimentation
2.       Quand le ruban s’allume, dans les 3 secondes appuyer sur la touche « I » de la zone souhaitée 3 fois
3.       Le ruban led va clignoter 3 fois doucement, ce qui veut dire que l’appairage a été effectué correctement.

Dissocier la télécommande du récepteur :

1.      Couper l’alimentation, après 10 secondes rebranchez l’alimentation
2.      Quand le ruban s’allume, dans les 3 secondes appuyer sur la touche « I » de la zone souhaitée 5 fois
3.      Le ruban led va clignoter 10 fois rapidement, ce qui veut dire que l’opération a été réalisée avec succès.
