Éclairage piscine : néon LED flexible RGB - Réalisation Boulevard Des Leds

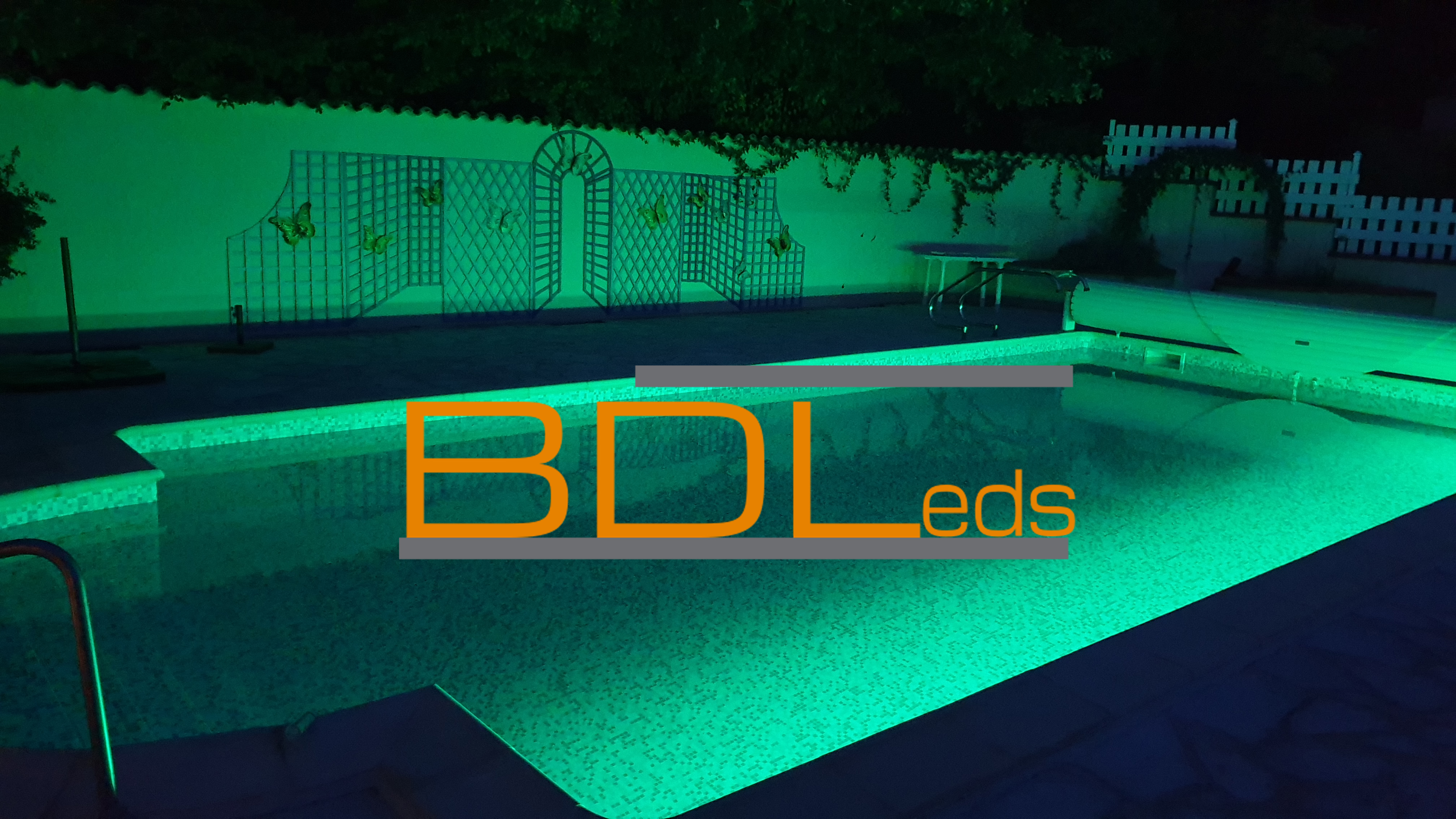

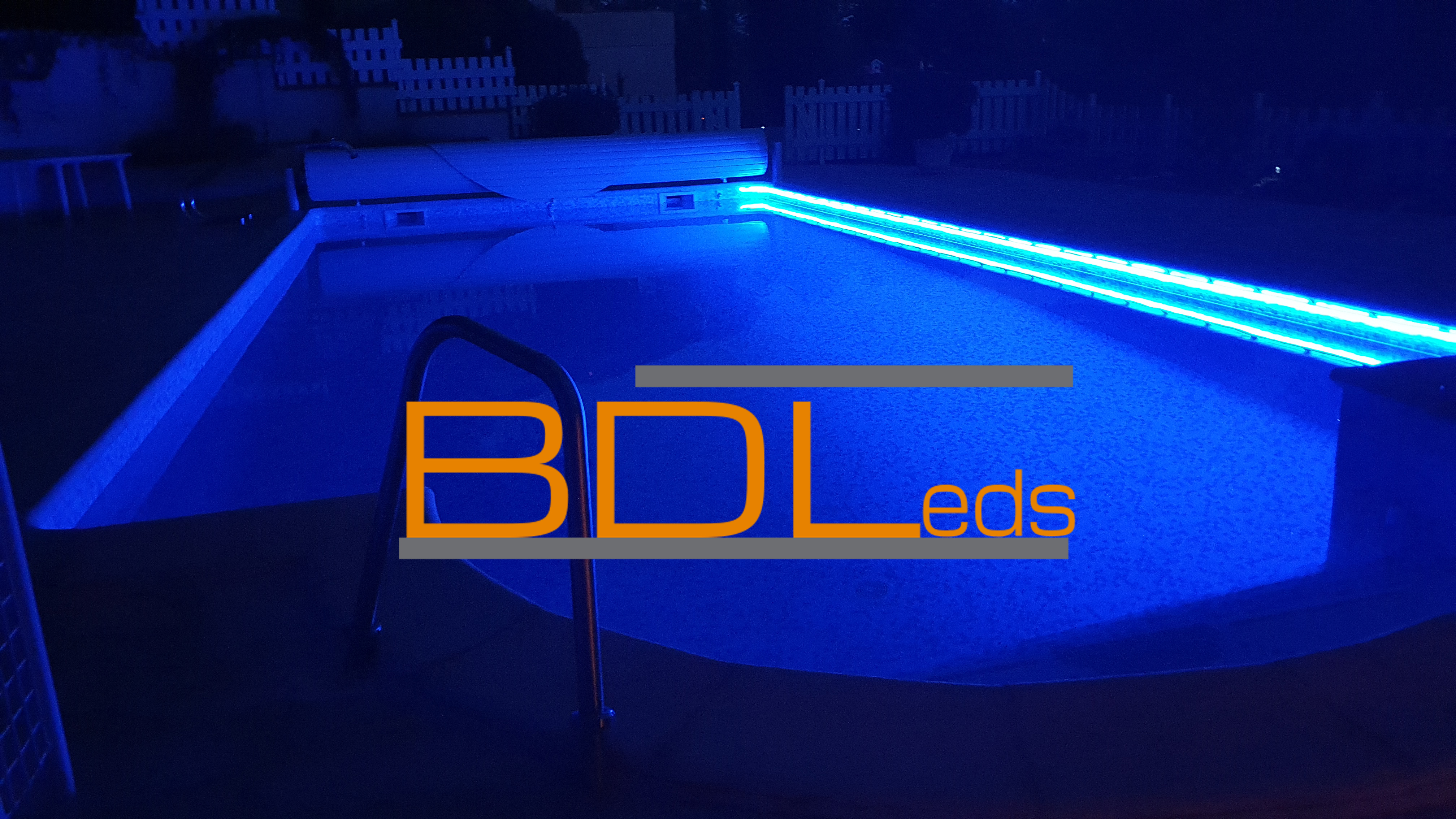

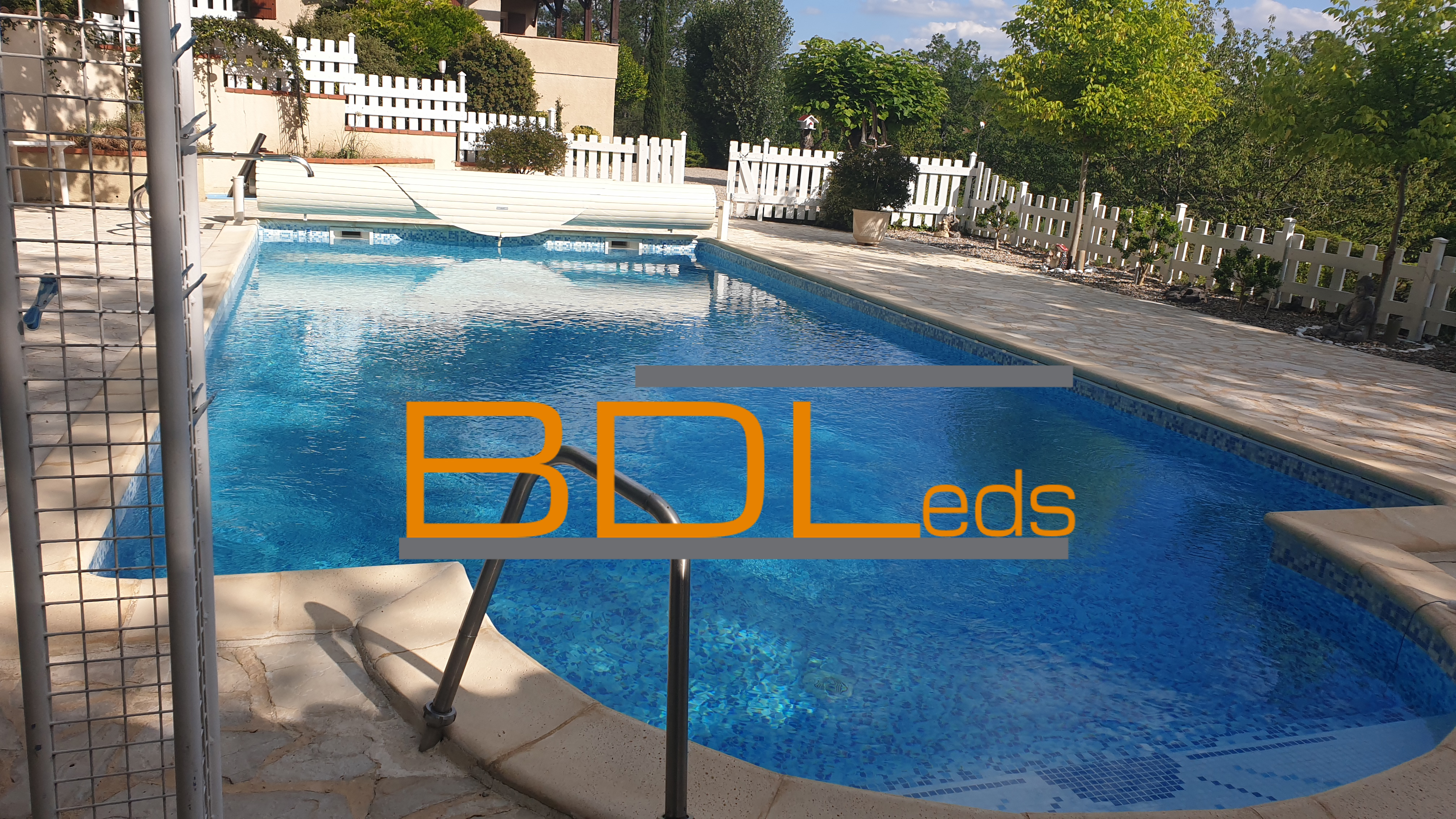

Cette piscine 10×5 mètres a désormais une nouvelle apparence en remplaçant les projecteurs LED PAR56 par un système d'éclairage moderne : du néon flexible LED RGB sur une face.
Cette installation comporte 35 guides alu, un néon flex RGB de 10 mètres, une alimentation 24V de 200 watts et un contrôleur LED RGB avec télécommande 2,4 GHz. Le coût total est de 240,55 euros TTC, livraison incluse. Ci-dessous les 4 références nécessaires au projet.
PROFIL-FLEX-RGB 35 pièces
GLSV-200B024 1 pièce
FLEX-24-RGB 10 mètres
MULTI-RECEPTEUR-RGBW-WIFI-1 1 pièce
Sur le flanc droit on distingue le néon flexible LED RGB avec les guides de maintien en aluminium collé avec du mastic colle transparent.
Le contrôleur LED RGB doit être intégré dans un boîtier étanche car celui-ci ne l'est pas. Le contrôleur RGB doit être branché entre le néon flexible RGB et l'alimentation LED 24V, le plus simple étant de le connecter en sortie d'alimentation dans le local technique. Il faudra tirer du câble 4G1,5 du local technique jusqu'au départ du néon flexible RGB.
On pourrait envisager de faire le tour de la piscine, la longueur totale max est de 20 mètres d'un seul tenant.
Dans le cas d'un grand bassin, il est possible de faire cohabiter 2 sections avec 2 alimentations et une télécommande avec 2 récepteurs.
Merci à Jacques du Lot-et-Garonne pour les photos de son installation.
Ces installations complexes requièrent des connecteurs fiables et adaptés pour assurer la continuité électrique sans soudure. Nos connecteurs pour ruban LED proposent une gamme complète de solutions de raccordement pour tous types de configurations.
Cuisine LED : Éclairage complet avec rubans LED SMD 5630

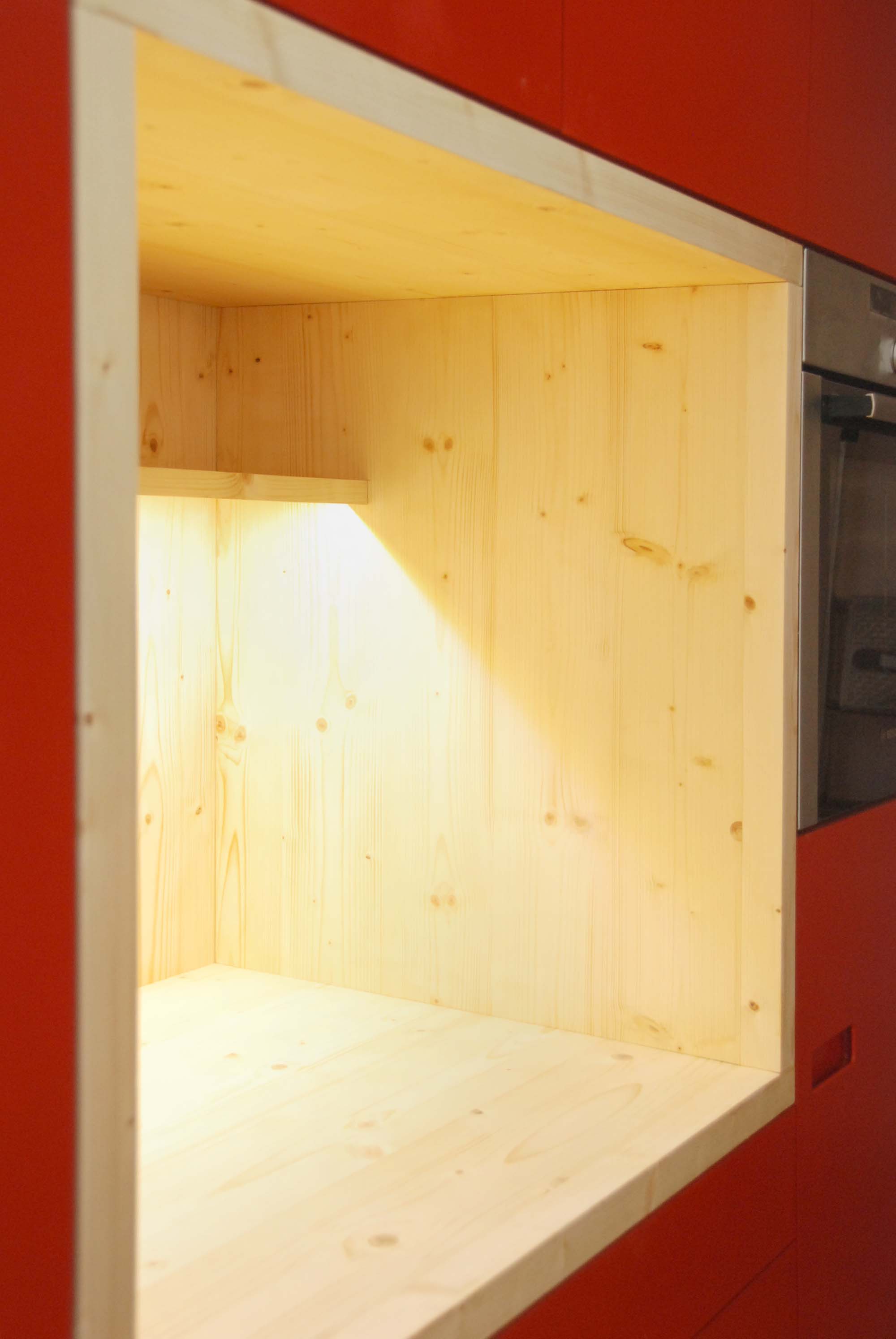

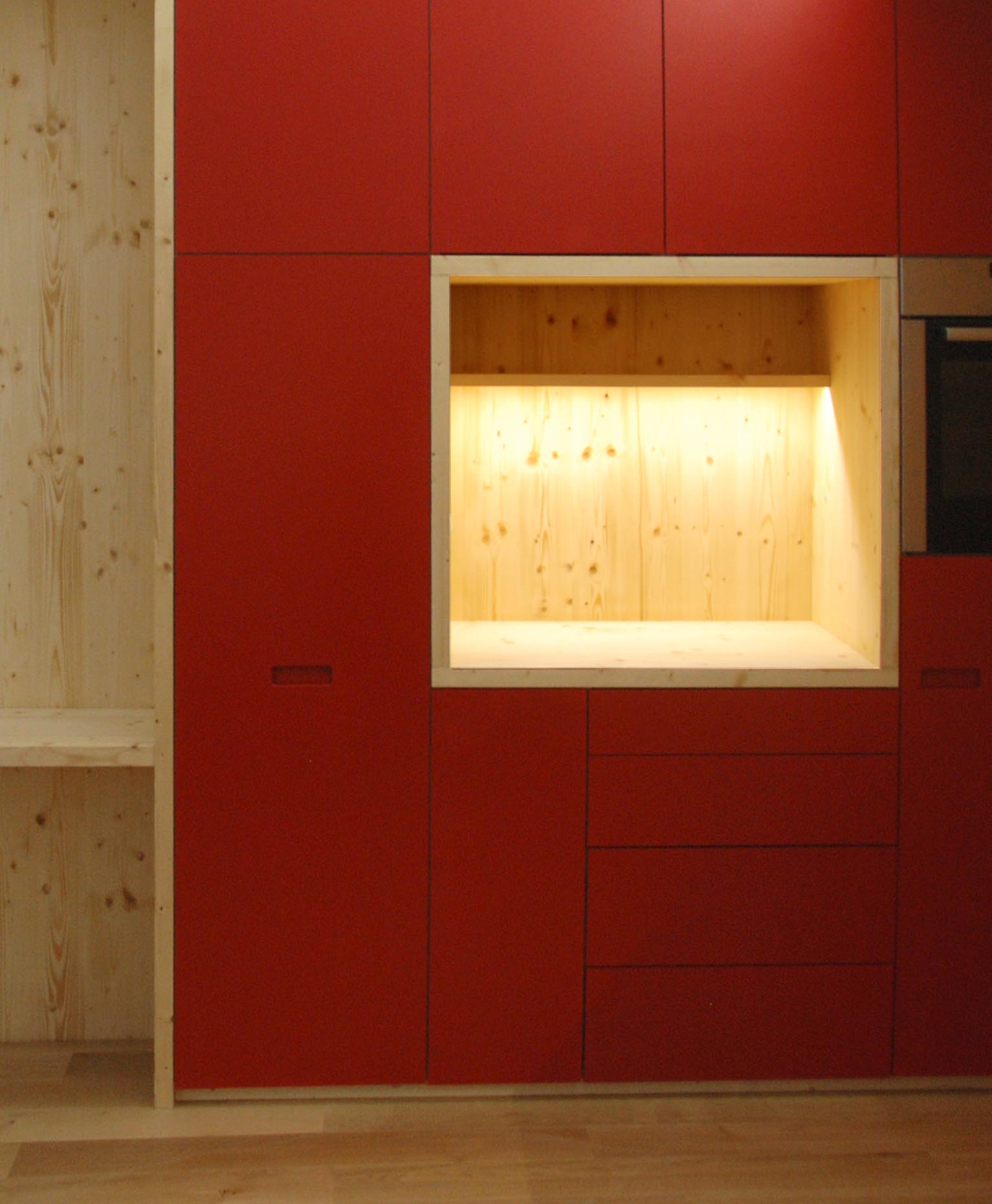

Cette cuisine est équipée à 100 % de rubans LED pour son éclairage complet, que ce soit en éclairage direct ou en rétroéclairage. Le type de ruban LED utilisé est du 60 LED/mètre SMD 5630. Le rétroéclairage du plafond est de type lumière du jour (5800 K); pour la niche et le plan de travail de la cuisine, c'est du blanc neutre à 4500 K. Ci-dessous, l'éclairage de la niche de cuisine avec seulement 85 cm de ruban et une alimentation de 18 watts.

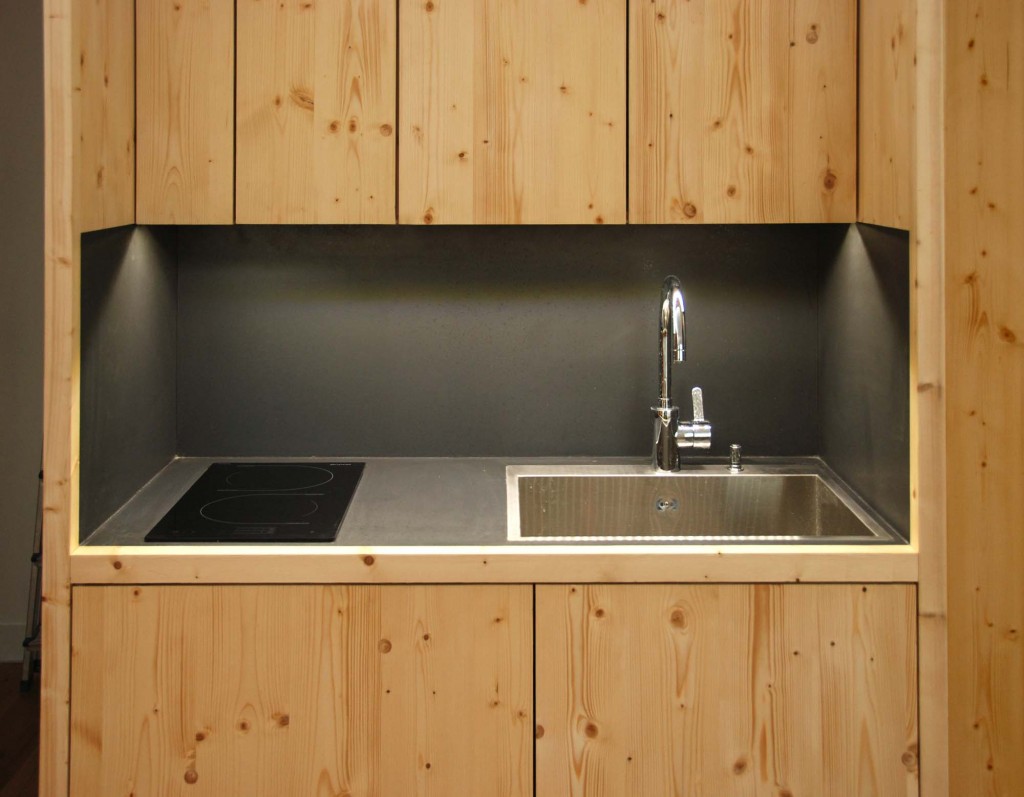

Du côté du plan de travail, 115 cm ont été nécessaires, ce qui reste suffisant pour éclairer correctement l'évier et la plaque de cuisson.

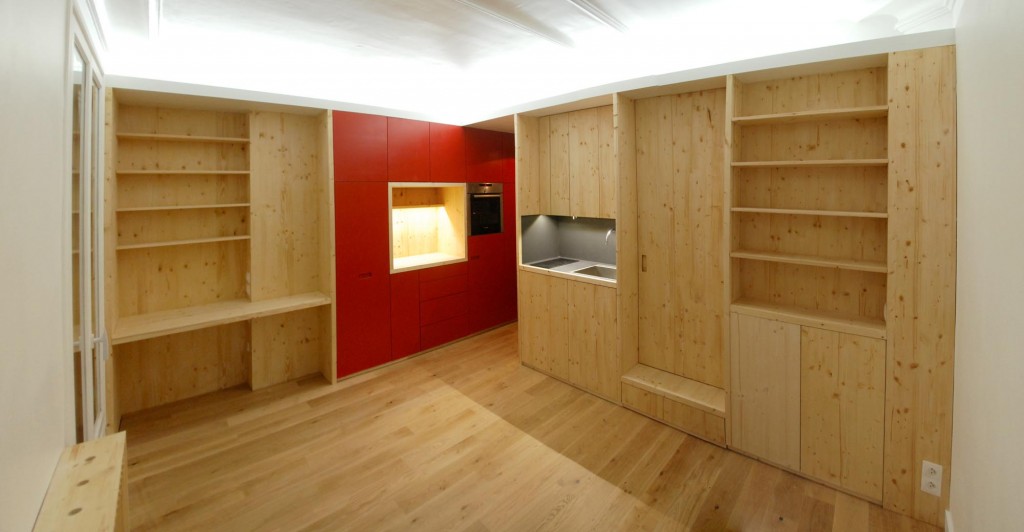

Quant à l'éclairage principal de la cuisine/séjour, ce sont 2 rubans LED SMD 5630 lumière du jour de 3 et 4 mètres disposés au-dessus des meubles de cuisine. Le rétroéclairage du plafond blanc permet d'obtenir une luminosité homogène dans toute la pièce sans qu'elle ne soit suréclairée dans la zone de vie.
Merci à Luc.P de Paris pour les photos de sa cuisine/séjour tout en bois.
Véranda LED : Installation de rubans lumineux avec profilé aluminium

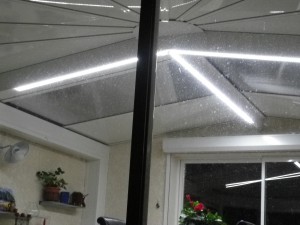

Pour l'éclairage de cette grande véranda aluminium de 30 m², il a été utilisé 5,5 mètres de rubans LED lumière du jour SMD 5630 intégrés dans des profilés aluminium spécialisés, modèle BDL1707 avec diffuseur opaque. Ceux-ci ont été fixés en forme de « T » sous la structure principale de la véranda. L'alimentation électrique de 120 watts a été dissimulée dans un coffret technique, ainsi que le mini gradateur de puissance en radiofréquence.

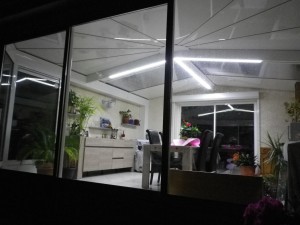

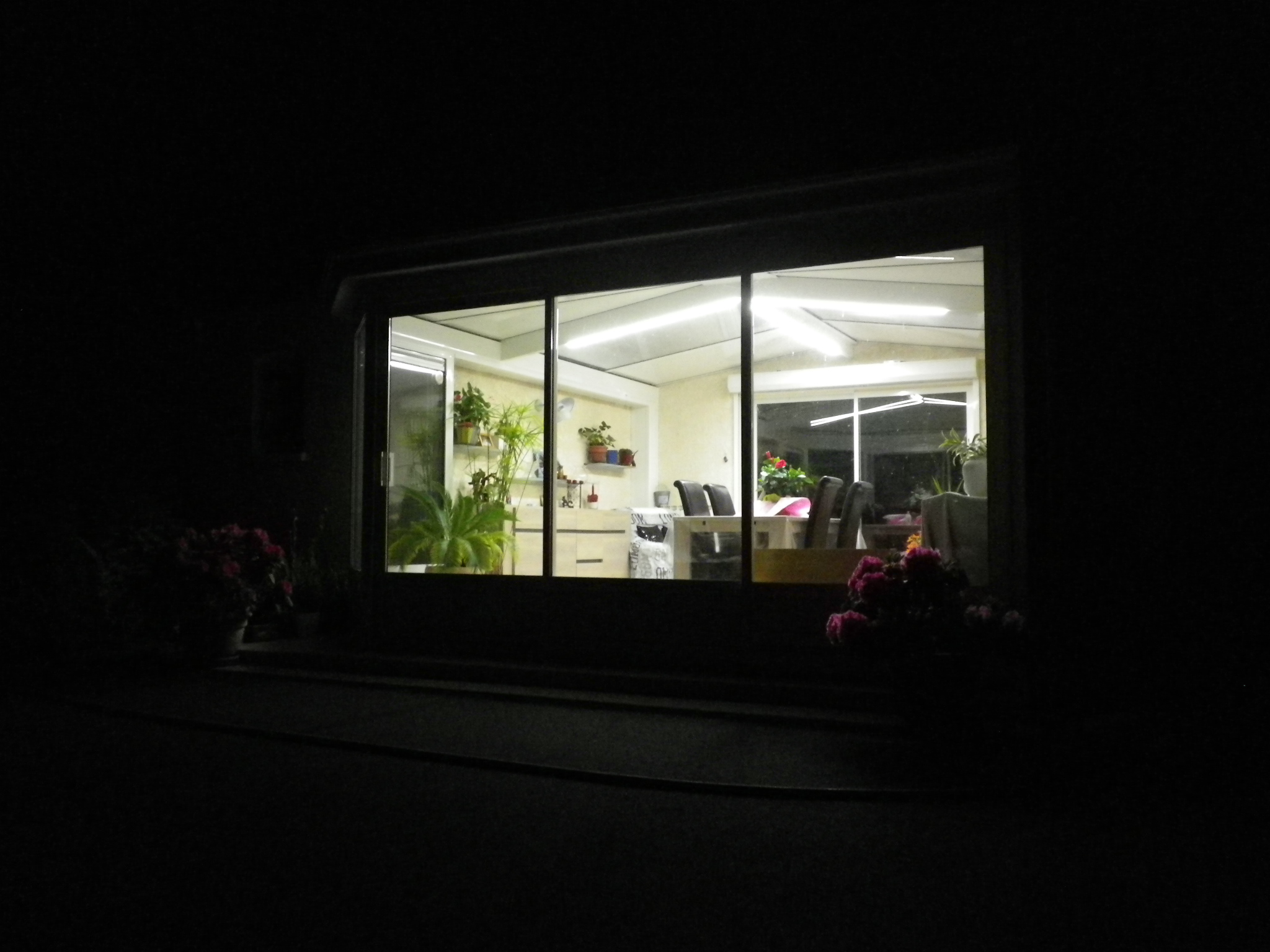

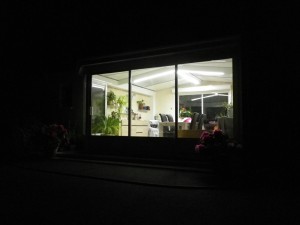

Sur la photo ci-dessus prise du jardin, on constate la puissance et l'homogénéité de l'éclairage.

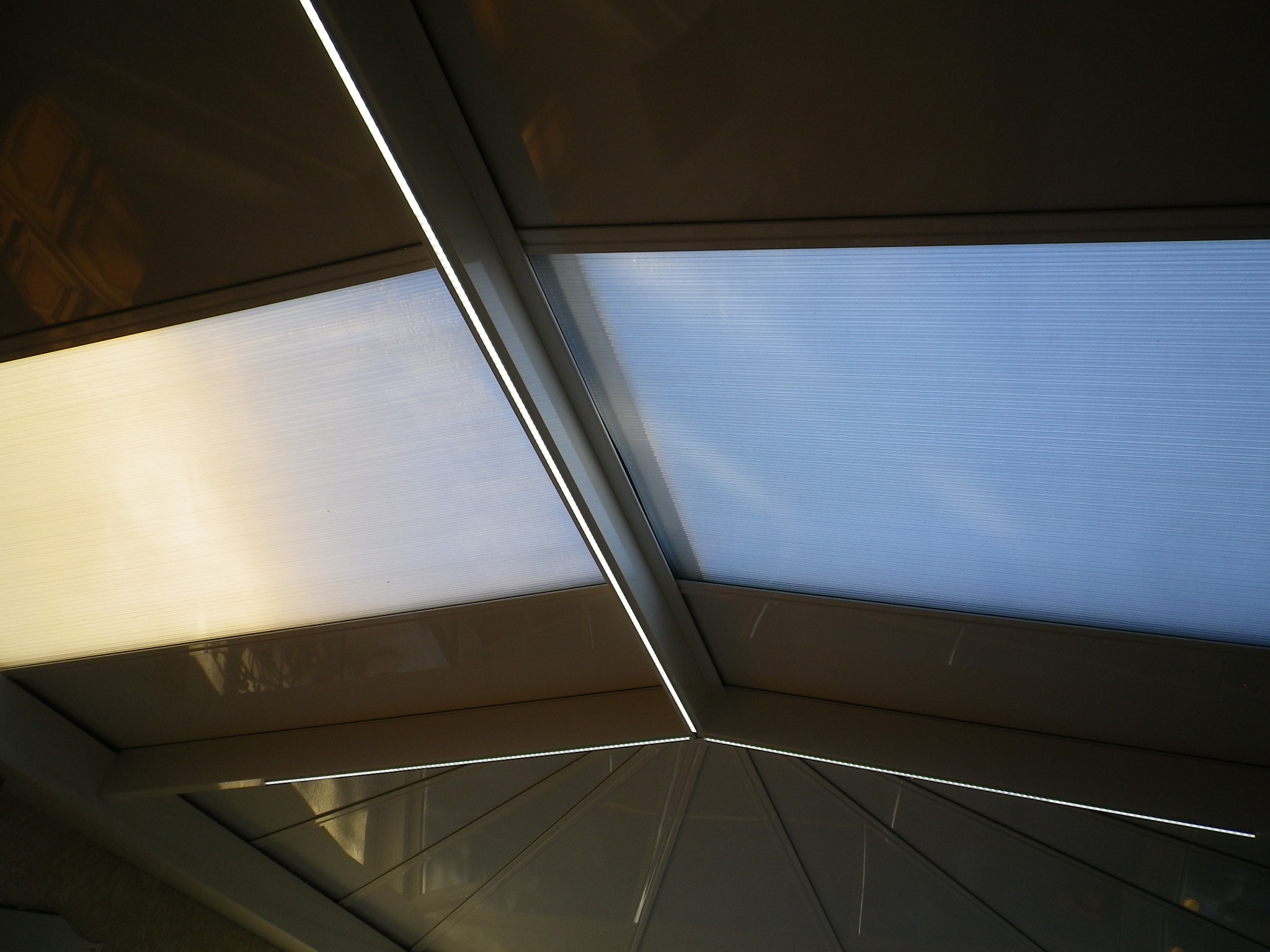

Le dispositif est équipé d'un variateur d'intensité avec télécommande radiofréquence. Ci-dessous, on distingue le ruban LED à 10 % de sa puissance probablement. L'éclairage est ainsi modulable et permet d'adapter l'ambiance voulue.
Merci à Alain B. de Charente-Maritime (17) pour les photos de sa véranda. Les 3 références pour réaliser ce projet :
BDL-F300-SMD5630W-12V
PROFIL-BDL1707-100
120W-12V
Et quelques soudures...
Les profilés en aluminium spécialement conçus pour les rubans LED offrent une finition soignée, une meilleure dissipation thermique et une protection contre la poussière et les projections d'eau. Chaque kit complet inclut diffuseur, clips de fixation et bouchons de finition, facilitant l'installation sur tous types de supports. Profilé aluminium LED propose plus de 50 références adaptées à tous vos projets d'éclairage lumineux.
Panneau mural LED rétro-éclairé : Décoration lumineuse avec ruban

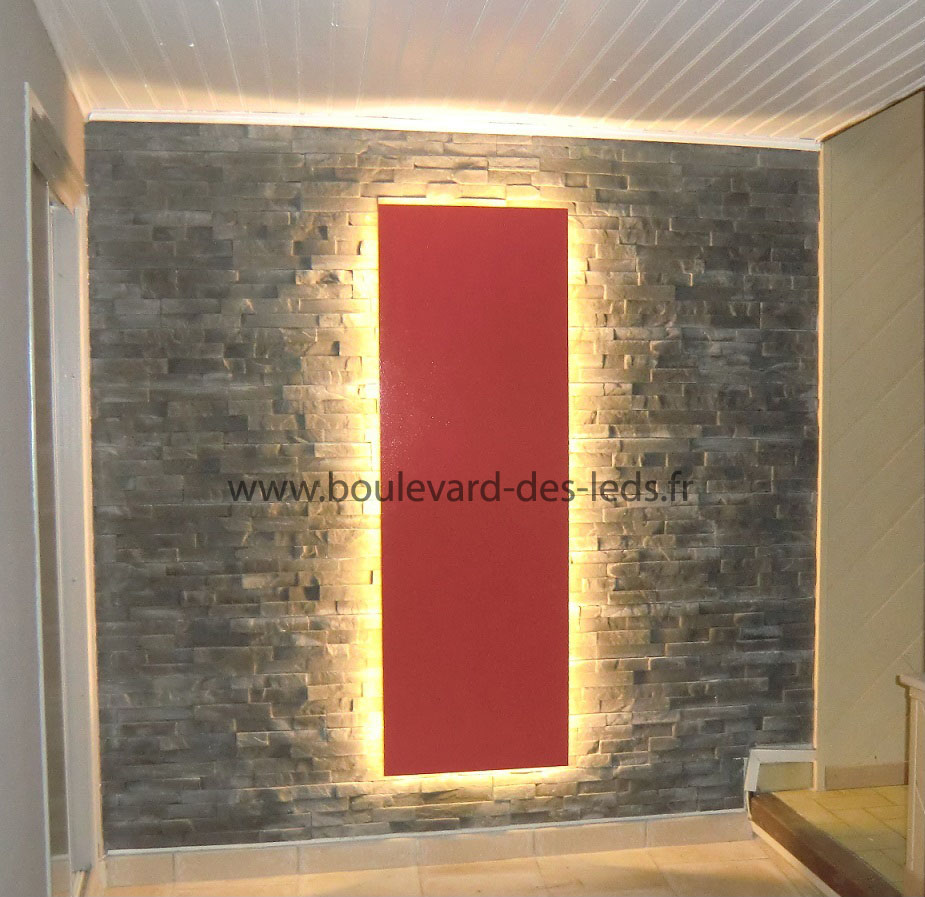

Ce panneau mural décoratif et lumineux est constitué de deux rubans LED blanc chaud SMD 5050 de 2 mètres. Ceux-ci ont été fixés à la verticale du panneau de part et d'autre, le tout étant alimenté par un transformateur 120 watts. Ce panneau rétro-éclairé apporte une certaine lumière décorative à la pièce et habille le mur, tout en mettant en valeur le revêtement mural.
Pour information courant 2014, nous remplaçons les modèles 5050 par les 2835. En effet, les SMD 2835 possèdent un meilleur rendement (LED plus lumineuse pour une consommation moindre).
Merci à Joël P. d'Ardèche (07) pour la photo de sa réalisation.
Hall d'entrée : Éclairage indirect LED avec rubans lumineux

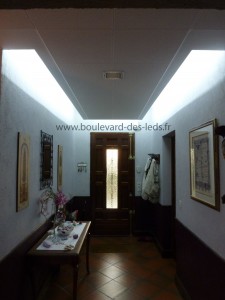

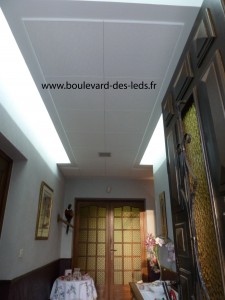

Cet éclairage indirect dans les deux corniches apporte un vrai puits de lumière à cette entrée.
Cette réalisation a nécessité 2 rubans LED de 3 mètres SMD 3528 120 LED/m et 2 alimentations de 30 watts.
Le tout consomme 55 watts pour éclairer ce hall d'entrée. Merci à Francis du 24 pour les deux photos (photos prises et envoyées presque deux ans après l'installation).
Escalier lumineux : Rubans LED RGB colorés pour une ambiance unique
Les marches de l'escalier lumineux sont équipées de rubans LED RGB en 60 LED/mètre. Le tout est composé d'une alimentation 72 watts, d'un contrôleur RGB avec une télécommande 44 touches radio fréquence.
Chacune des marches dispose de 40 cm de ruban et ceux-ci sont reliés par 40 cm de nappe RGB soudée au ruban RGB. Le tout est branché en série et a nécessité 4,8 mètres de bande LED RGB et 6 mètres de nappe RGB.
Merci à Isabelle C. pour la mise à disposition des photos.

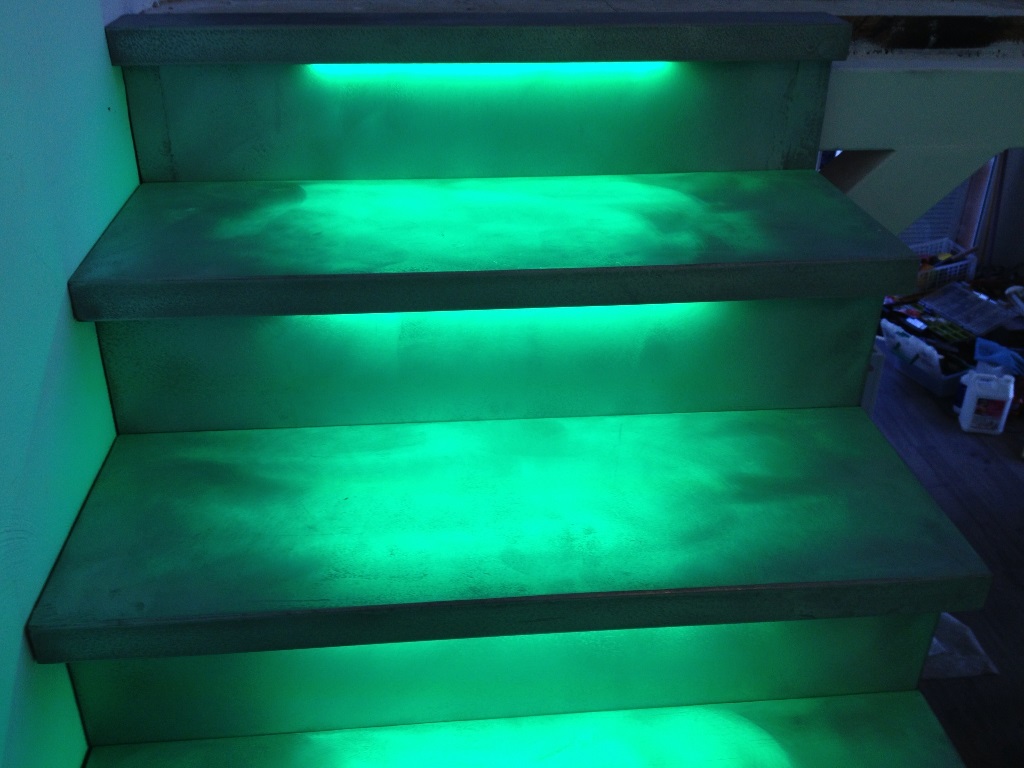

Gros plan éclairage vert pour cette marche.

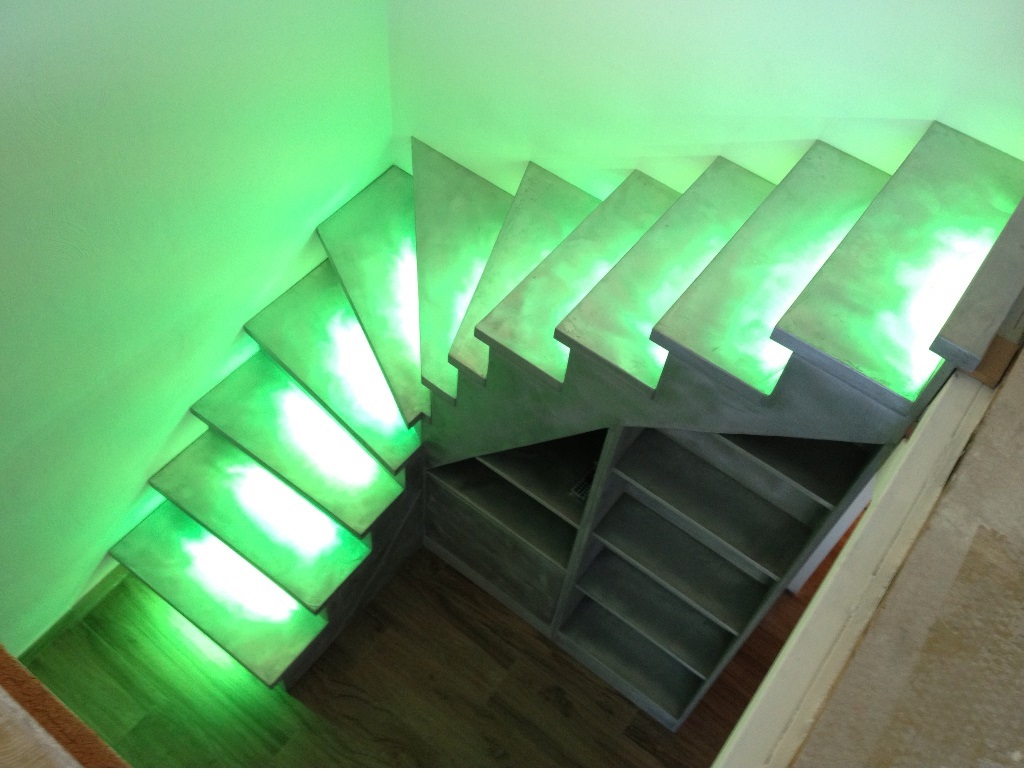

Éclairage vert grâce au ruban LED RGB

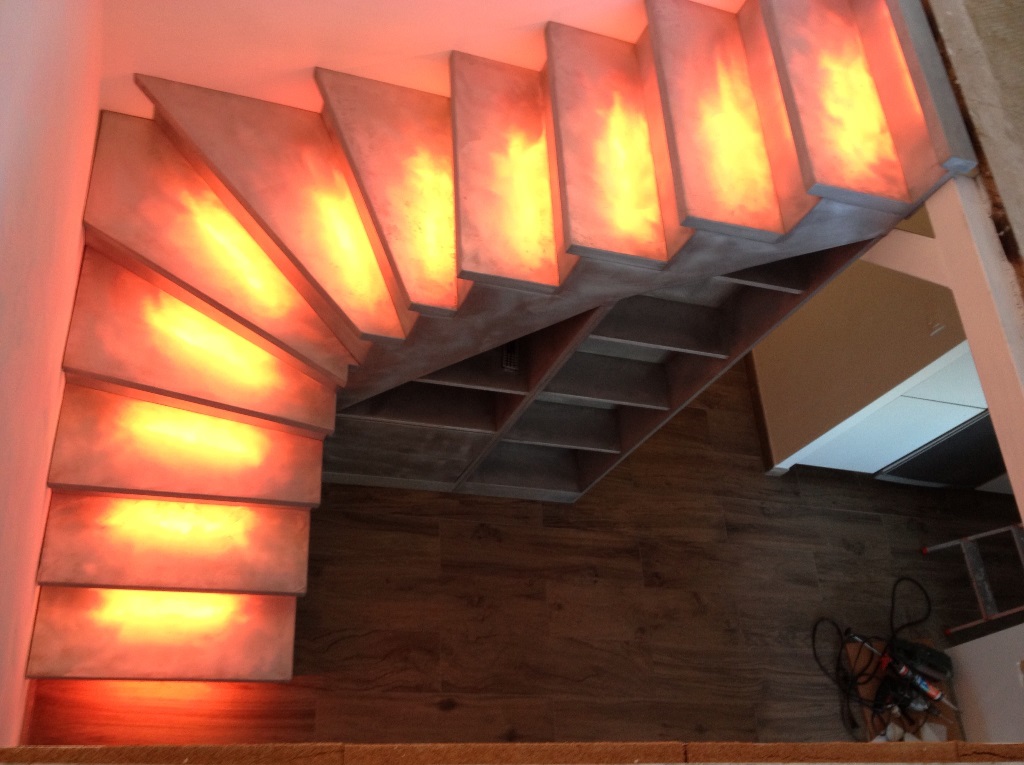

Éclairage orange de marche d'escalier

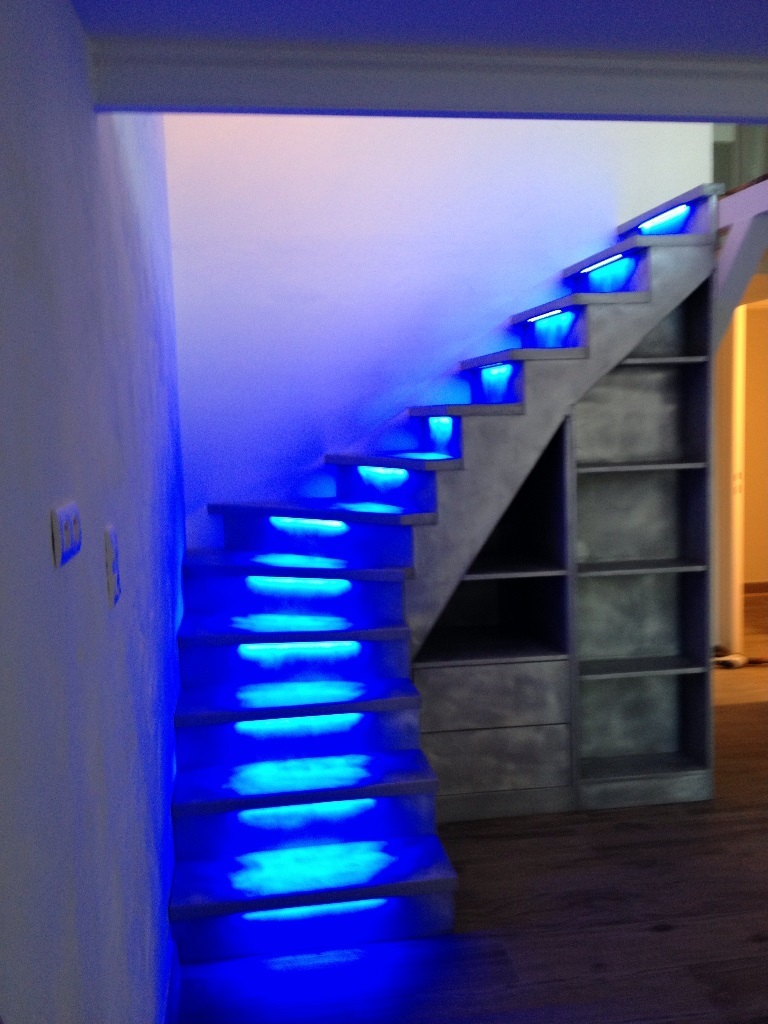

Éclairage bleu pour les marches de cet escalier

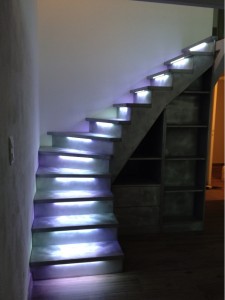

Photo d'un escalier éclairé en blanc froid par un ruban LED RGB
Luminaire LED design en bois : Bande LED intégrée artisanale

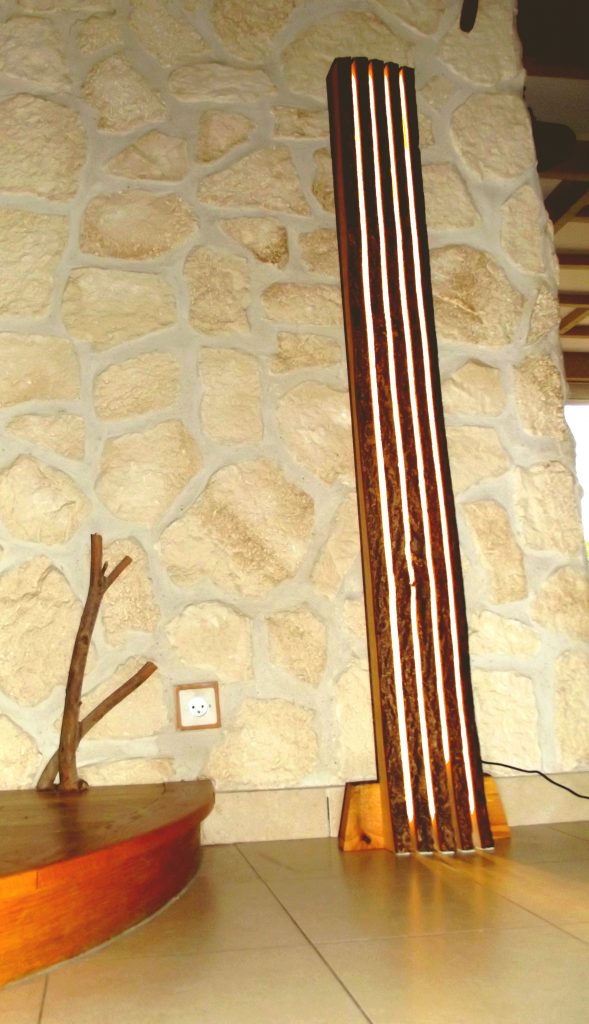

Voici un luminaire original, design et écologique tout en bois et LED.

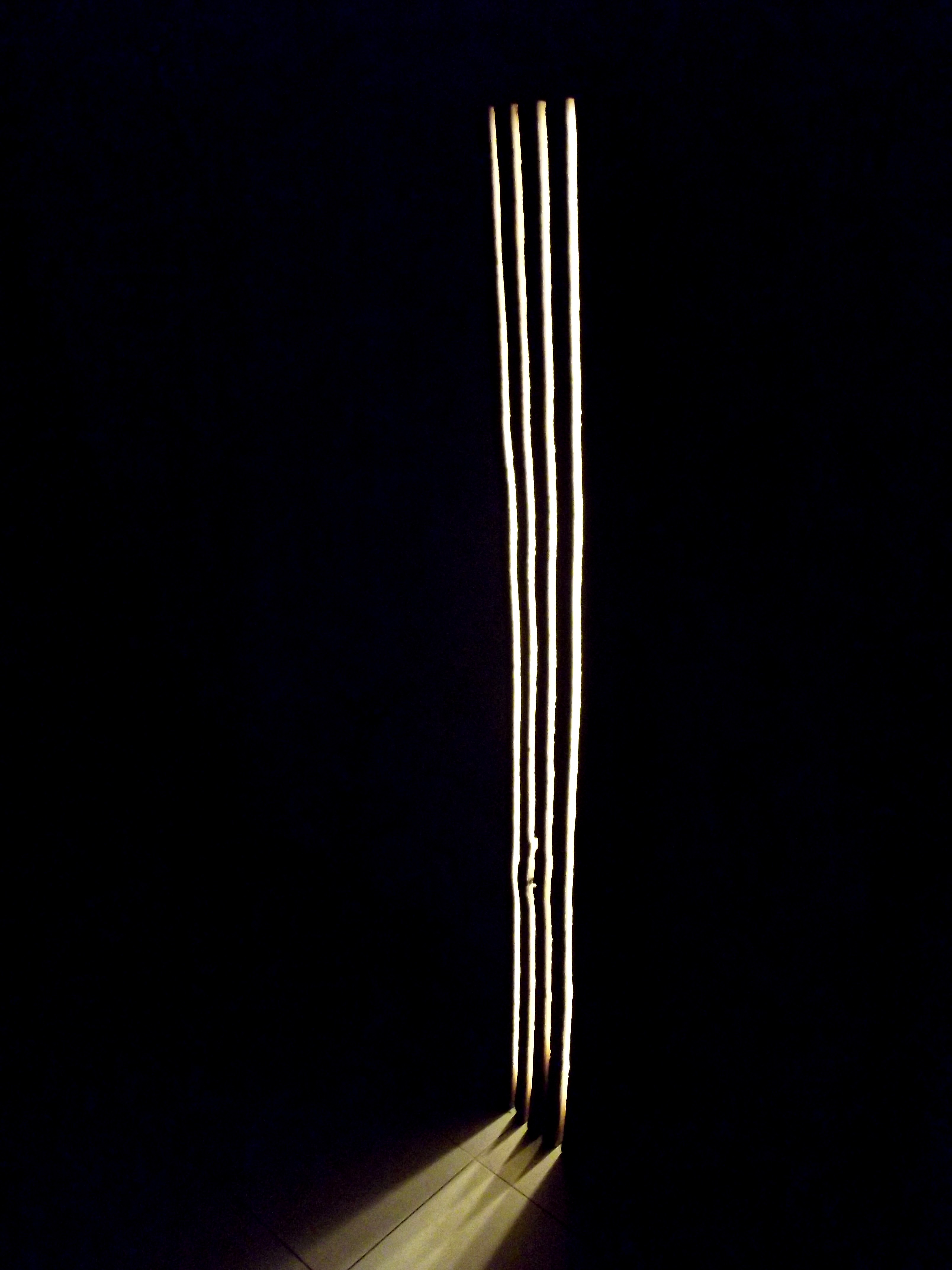

Lampe en bois avec ruban LED. Il s'agit d'une dosse de bois (croûte avec écorce) en frêne débitée en 5 lames puis assemblées entre elles avec des tasseaux sur lesquels sont fixées des bandes LED (120 LED/mètre SMD 3528 en blanc chaud 3200 K).
Rubans LED dans un luminaire en bois
L'installation a nécessité 6 mètres de ruban au total, une alimentation LED de 72 watts en 12 volts et un variateur d'intensité avec télécommande radio fréquence.
Merci à Philippe C. du Nord (59) pour la mise à disposition des photos du luminaire LED. Si vous êtes intéressé, vous pouvez le contacter à contact(at)au-phyl-du-bois.com
Chambre LED orange : Ambiance chaude et intimiste avec LED

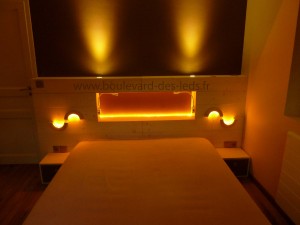

Félicitations et merci à Jean Michel C. de Savoie pour la photo et la superbe réalisation en éclairage de cette chambre à coucher ton orange.
Trois petites alimentations et du bandeau LED SMD 5050 orange siliconé IP68 créent une ambiance intimiste et de sérénité dans cette pièce.

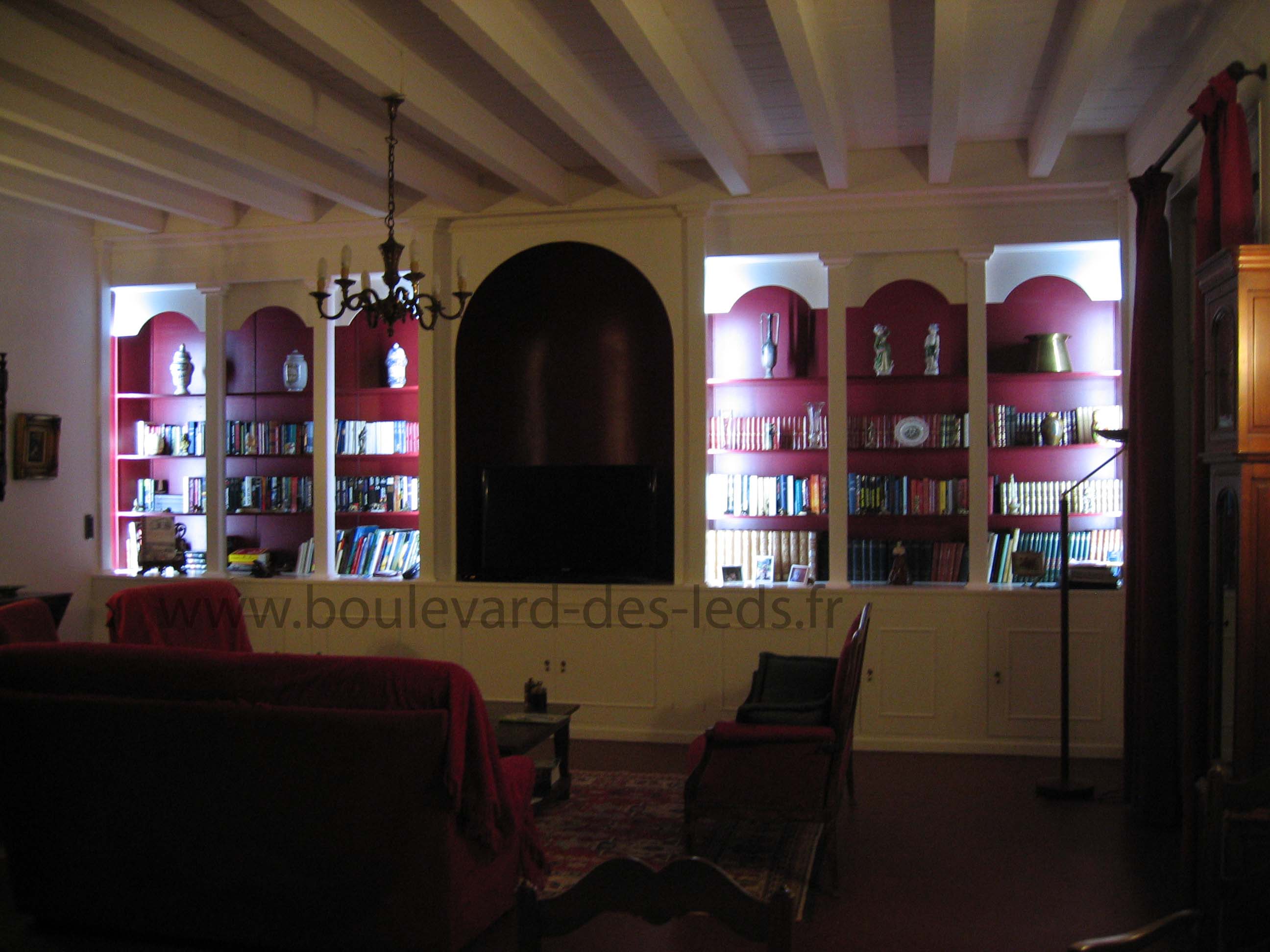

Bande LED pour bibliothèque murale

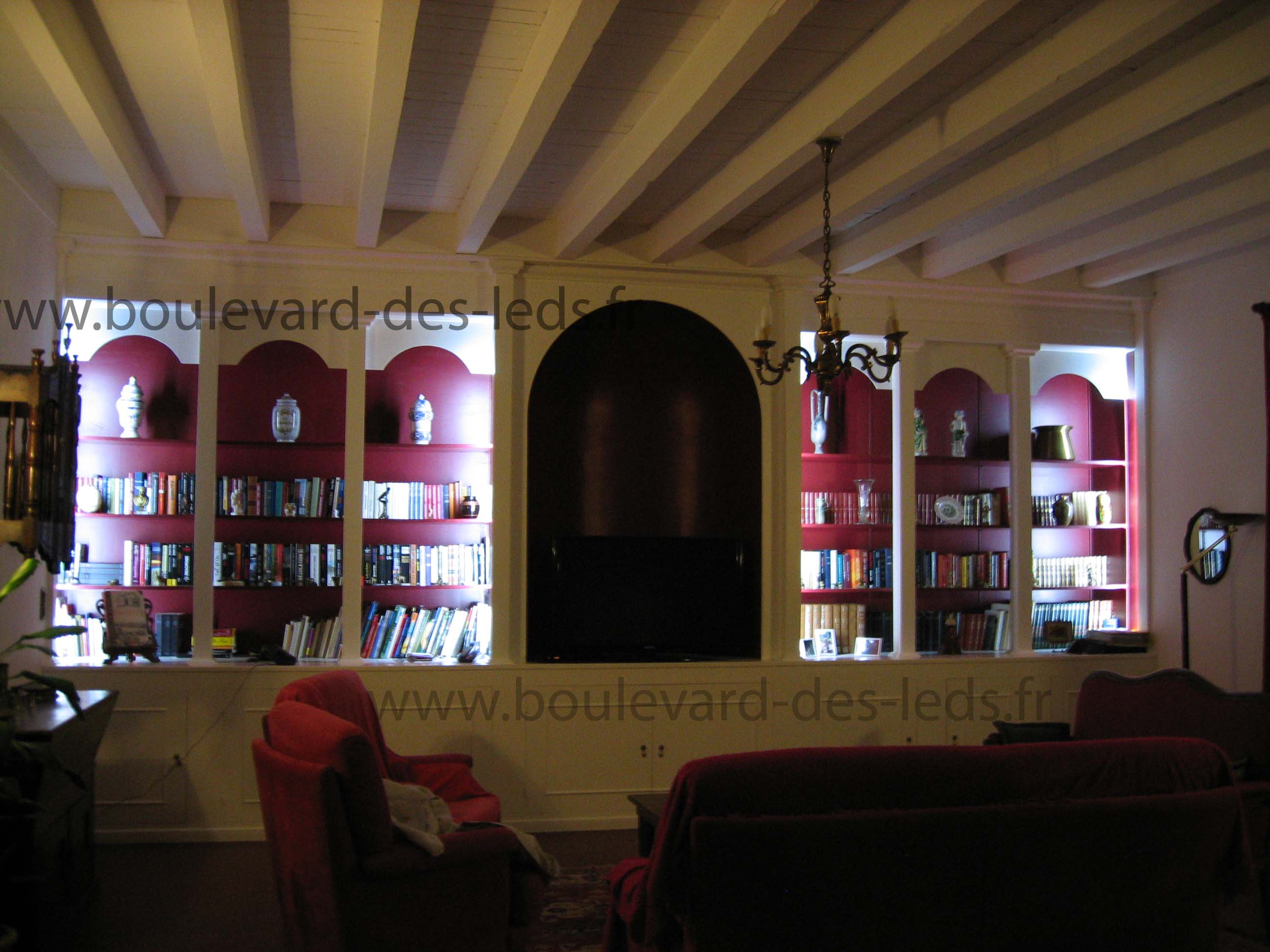

Une bande 120 LED/mètre en SMD 3528 de part et d'autre des étagères pour cette bibliothèque intégrée au mur. Le ruban lumière du jour (5800 K) met bien en valeur la collection de livres dans cette très grande pièce qui semble un peu sombre. Pour information, dans la famille des diodes SMD, la 3528 est la moins puissante du marché; le résultat reste néanmoins très correct pour un effet décoration ou une mise en valeur d'un meuble.
Merci à Bernard B des Bouches-du-Rhône pour sa participation.
