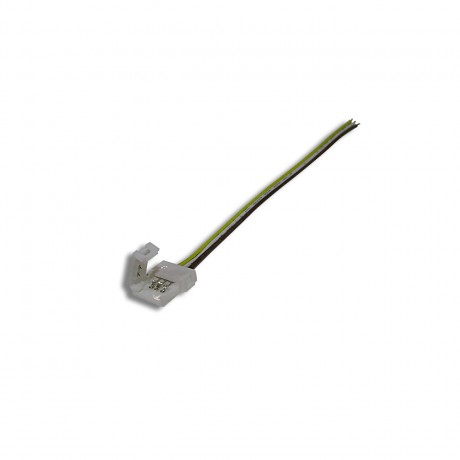

Connecteur filaire pour ruban led CCT 10 mm

Ce connecteur à fil permet de créer un départ de fil sans soudure pour alimenter un tronçon de ruban LED CCT ( bande LED blanc chaud et blanc froid à 3 fils).

Ce connecteur possède néanmoins des contre-indications, il est compatible uniquement avec:

1.         les rubans de 10mm de large
2.         les rubans IP20 (non étanche)
3.         les rubans SMD (c'est à dire pas compatible avec les LED COB)

La longueur du câble avec son connecteur est de 165 mm hors tout. La dimension du connecteur à clapet est de 16x15x5mm (L x l x h).

Comment utiliser ce connecteur pour bande CCT?

Vous devez préparer la bande LED CCT au préalable pour recevoir le connecteur. Il faut avant tout vérifier que le ruban a été correctement couper, c'est à dire au trait de coupe, permettant d'avoir une piste cuivrée suffisamment longue pour que la lame du connecteur puisse faire contact.

Il faut également retirer 1cm du double face au dos du bandeau LED pour insérer plus facilement le connecteur rapide.

Après insertion du ruban dans le connecteur, vérifier que les lamelles de contact touche bien les pistes cuivrées, refermer le clapet pour verrouiller la connexion.

Est ce compatible avec l'usage de profil aluminium pour LED

Dans le cas où vous souhaitez intégrer un ruban LED CCT dans un profil aluminium il est important de vérifier les dimensions des connecteurs, en général les profilés aluminium sont étudiés pour s'adapter au plus juste aux bandes LED et ne laisse pas la place pour l'usage éventuel d'un connecteur.

Quelle alternative ai je si le connecteur est trop grand?

Vous pouvez commander une bobine de 5M, il y a deux départs de fils à chaque extrémité ou au contraire acheter plusieurs petites sections de bandes LED.

Il est également possible de souder vous-même à l'aide d'un fer à souder, prestation que l'on peut réaliser pour vous également.

Existe t-il d'autres connecteurs pour ruban LED CCT?

Il existe également des raccords de jonction pour relier deux sections de bande LED.

L'usage sur bandeau LED étanche CCT n'est pas admis mais en retirant délicatement la couche de protection, par contre vous perdez bien sûre l'étanchéité à cette endroit.
