Qu'est ce qu'un ruban RGBW ?

Un ruban RGBW est un modèle qui dispose de LED RGB (couleur) et de LED blanc, les LEDs peuvent être intégrés dans la même puce, on parle de LED à 4 puces (4 en 1) ou bien des LED séparés (par exemple des RGB intercalé avec du blanc). Ces modèles sont équipés de 5 fils de connexions (Rouge, bleu, vert, blanc et le + en commun), contrairement au modèle RGB qui dispose de 4 fils. Par conséquent il est logique de retrouver 5 entrées et 5 sorties sur un amplificateur RGBW, on verra plus loin que l'on peut bien sûre utiliser un ruban RGB, la borne "W" restera libre et ne sera donc pas employée.

Pourquoi utiliser un amplificateur pour les ruban RGB ou RGBW ?

Pour piloter un ruban led RGBW il est impératif d'utiliser un contrôleur LED RGB ou RGBW, comme tout appareil électrique, celui-ci a une limite au niveau de la puissance (ampérage maximal à ne pas dépasser lors de grande longueur). L'amplificateur a deux fonctions, celui de réinjecter du courant et de retransmettre le signal du contrôleur principal. L'amplificateur a néanmoins un gros inconvénient, c'est de récupérer le signal uniquement de façon filaire, cela peut poser des problèmes d'esthétisme mais aussi des contraintes techniques (passage de fil). Aujourd'hui ce système est très peu employé face aux contrôleurs auto communicant via les fréquences 2.4 GHz qui facilitent grandement la mise en place.

Comment brancher un amplificateur RGB RGBW ?

Comme indiqué ci-dessus l'ampli se branche sur une alimentation (transformateur) 12V ou 24V, celle-ci peut être l'alimentation du contrôleur ( si la puissance permet d'alimenter le contrôleur et l'ampli) ou bien un transformateur secondaire ( soit il manque de la puissance ou plus facile techniquement à brancher).

Coté ruban RGBW, deux solutions, soit on récupère le signal en sortie du contrôleur ( il faut tirer de la nappe RGBW jusqu'à l'ampli) ou bien en sortie du ruban principal (il faudra également que celui-ci dispose de fil en sortie).

Vous aurez compris qu'il n'est pas toujours très facile de mettre cette solution en place, cela pourrait convenir au gens ne souhaitant pas utiliser d'onde radio dans leur domicile.

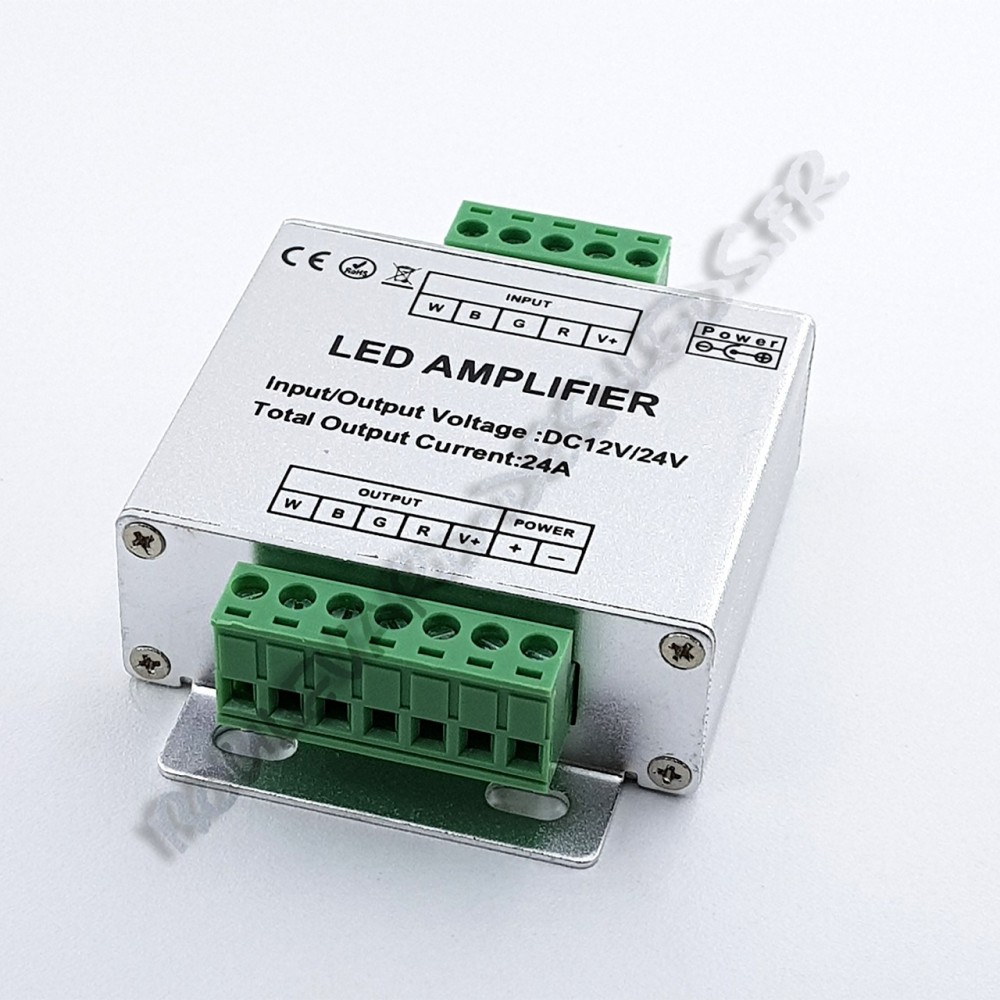

Caractéristiques techniques

Tension 12 ou 24V 24A maximum au total et 6A par canal max

Dimensions: 82*64*24mm

Indice de protection: IP30

Dispose de 2 entrées d'alimentation à utiliser selon le type d'alimentation (filaire ou jack).

En milieu humide, l'utilisation d'un ampli étanche à l'eau est vivement conseillé.

Garantie 2 ans
