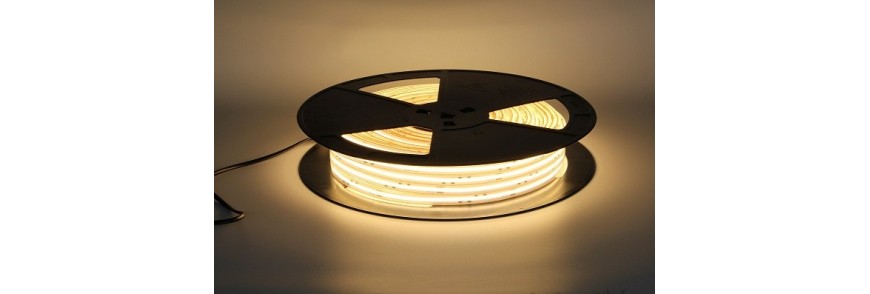

Ruban led 220V

Ruban led 220V | Avantages et inconvénients

Disponible de 1 à 50 ou 100 mètres selon les références. les bandeaux LED 220V fonctionnent "sans transformateur", à défaut avec un petit redresseur situé sur le câble électrique permettant de transformer le courant alternatif en courant continu. Certains modèles possèdent un convertisseur directement intégré sur le CMS (circuit imprimé où sont soudés les LED).

Retrouvez notre guide en bas de page sur les avantages et inconvénients des bandes LED 220/240V.

Résultats 1 - 18 sur 18.

Avantages du ruban led 220V:

Le ruban LED 220V est composé d'un circuit équipé de LED sous gaine étanche IP65, IP67 ou IP68 et d'un cordon d'alimentation (fiche électrique bipolaire et d'un petit boitier (redresseur). Les LED sont généralement SMD pour l'éclairage (bandeau rectangulaire) ou LED 3mm (bandeau rond) par exemple pour le balisage ou la décoration type illumination de Noël.


L'avantage principal du ruban 220V est de pouvoir brancher celui-ci en un seul tenant sur de grande longueur, en moyenne 50 mètres contrairement aux rubans LED basse tension . Outre la longueur, la mise en œuvre est moins contraignante et donc plus rapide ( pas d'alimentation à ajouter, ni d'amplificateur et répéteur dans le cas des grandes longueurs pour les versions basse tension).


Le coût pour une longueur donnée est en général moins élevé par rapport aux bandes LED 12 et 24V, vous économisez sur le fait entre autre que vous n'avez pas besoin d'acheter un transformateur (alimentation LED).

Inconvénients du ruban 220V:

Même sur le papier si le ruban 220V semble plus pratique et économique, il possède néanmoins de gros inconvénients. Voici une petite liste non exhaustive.

  • le ruban led 220V est sécable en général tous les 100cm ( 20 cm pour le modèle sans redresseur), alors qu'en basse tension c'est en général de 2.5 à 10 cm.
  • Sa taille de part sa conception, environ deux fois plus gros qu'un bandeau étanche 12 ou 24V. Vous ne pourrez pas les intégrer dans des profilés aluminium du moins dans les modèles les plus standards.
  • Ils ne sont pas autocollants, l'usage de cavalier de fixation est préconisé
  • Sa tension de fonctionnement, même si le cordon LED 220V est isolé, vous devez respecter les zones de sécurité, il n'est pas envisageable de l'installer à proximité immédiate d'une piscine ou d'une douche par exemple.
  • Les accessoires type connecteurs sont très limités et très encombrants.
  • Pour les produits nécessitant un redresseur pour le bon fonctionnement du bandeau, cela reste néanmoins encombrant même si celui-ci est plus petit qu'une alimentation basse tension classique.
  • La manipulation sous tension est fortement déconseillé.
  • La gaine isolante joue un peu sur la qualité de l'éclairage

Application les plus courantes pour les rubans LED 220V:

En conclusion on utilisera ces bandeaux LED 220V dans deux cas.

  1. lorsque vous n'avez pas réservé d'espace dans la cloison par exemple ou d'espace suffisant pour intégrer une alimentation dans la corniche.
  2. pour les grandes longueurs.
  3. Pour tous les inconvénients ci-dessus, nous déconseillons l'usage de profilé aluminium pour les bandes LED 220 volts.

Méthode de montage pour les rubans leds 220V

La procédure est la même que ce soit pour du cordon rond ou du ruban led de forme rectangulaire en 220V, ici l'exemple indique la méthode pour le montage de deux sections de LED mais il en est de même pour brancher un redresseur ou un clignoteur.

Il est impératif de débrancher votre cordon LED avant toute opération sur celui-ci.



 Couper le cordon à la marque représentée par un ciseau comme indiqué sur la photo.

Sur ce modèle la coupe se fait tous les 100 cm.

 Coupe ruban led 220V



-  Le raccord est composé de deux capuchons de maintien visés sur le connecteur à broches.

 Raccord ruban led 220V



-  Dévisser les deux capuchons et les enfiler sur chaque cordons.

 Mise en place raccord ruban 220V



-  Emplacement pour la connexions des broches. Le redresseur permet de transformer votre courant alternatif en courant continu (attention ce n'est pas de la basse tension), par conséquent le ruban est polarisé, il est impératif de respecter la polarité sinon votre ruban ne s'allumera pas.



 Polarité ruban led 220V



-  Brancher le connecteur aux deux cordons en prenant soin de bien placer les broches au bon endroit (voir photo 4 ), c'est à dire enfoncer les broches dans l’espace où circule le réseau principal d'alimentation en courant.

 Branchement ruban led 220V



Viser les deux capuchons de maintient au connecteur.

 Vissage raccord ruban led 220V





Votre montage est prêt, vous pouvez le brancher. Vous pouvez ainsi créer vos propres bandeaux LED de couleur par exemple ou faire une extension dans la limite de la puissance admise par le redresseur.

 Ruban led 220V branché en fonctionnement
