Lumière sur les indices de protection : pour des luminaires surs et durables !

Lorsque vous souhaitez installer des luminaires LED, vous devez tenir compte des dangers auxquels ces derniers seront exposés tels que les chocs mécaniques, l'eau et la poussière. Vous disposez de différents indicateurs de protection, comme l'IP pour l'intrusion des solides et des liquides, l'IK pour la résistance aux chocs mécaniques et les classes électriques pour la protection contre les chocs électriques. Dans cet article, découvrez toutes les explications et conseils nécessaires pour bien choisir les indices IP et IK pour un éclairage intérieur, extérieur, mural, encastrable, de balisage, de sécurité, voire immergé dans une piscine !

Qu'est-ce qu'un indice de protection IP pour l'éclairage LED ?

L'Indice de Protection, noté IP, est une standardisation internationale qui répond à la norme EN 60598-1 et permet de classer le niveau de protection dont bénéficie un luminaire pour empêcher les intrusions des corps solides et liquides. Cet indice de protection est composé de deux chiffres qui suivent l'acronyme IP, par exemple IP44, IP54 ou IP68. Le premier chiffre (de 0 à 6) indique le niveau de protection contre l'intrusion de corps solides, comme la poussière par exemple. En revanche, le second chiffre (de 0 à 9) indique le niveau de protection contre l'intrusion des liquides.

Quelles sont les différentes classes de protection contre les solides ?

Le degré de protection IP des enveloppes entourant les parties électriques dépend du degré d'intrusion des éléments. Pour empêcher la pénétration des corps solides, tels que les poussières et les insectes, vous disposez de 7 niveaux de protection :

• IP0x : il n'y a aucune protection.
• IP1x : le luminaire est protégé contre les corps solides de diamètre supérieur ou égal à 50 mm. Dans ce cas, votre doigt peut passer, mais pas votre main.
• IP2x : protection contre les corps solides ayant au moins 12 mm de diamètre. Ici, même votre doigt risque de ne pas passer.
• IP3x : protection contre l'intrusion de corps solides dont le diamètre dépasse 2,5 mm. C'est le cas des outils, comme le tournevis par exemple, mais pas celui des insectes.
• IP4x : étanchéité contre les corps solides dont les dimensions sont supérieures ou égales à 1 mm. L'introduction de fils, clous ou trombones devient alors impossible.
• IP5x : ici, il peut y avoir de petites quantités de poussière, mais pas de dépôts nuisibles au fonctionnement du luminaire.
• IP6x : une totale étanchéité contre les poussières à l’intérieur du luminaire LED.

Quelles sont les différentes classes de protection contre les liquides ?

La pénétration des liquides est plus dangereuse pour le fonctionnement des luminaires et pour la sécurité des personnes. Le niveau de protection contre les corps liquides doit être scrupuleusement adapté au risque d'intrusion (humidité, projection, immersion, etc.). Voici les 10 niveaux de protection offerts :

• IPx0 : aucune protection.
• IPx1 : le luminaire est protégé contre la condensation et les chutes verticales de gouttes d’eau.
• IPx2 : protection contre les chutes de gouttes d’eau ou de pluie jusqu’à 15 degrés de la verticale.
• IPx3 : protection adaptée aux chutes de pluie jusqu’à 60 degrés de la verticale.
• IPx4 : le luminaire demeure étanche contre les projections d’eau dans toutes directions, comme les éclaboussures ou projections occasionnelles par exemple.
• IPx5 : l'intérieur du luminaire demeure étanche, même en présence de projections d’eau à la lance (buse de 12,5 mm à 12,5 l/min), quelle que soit la direction du jet.
• IPx6 : le luminaire résiste à des jets d’eau puissants dans toutes directions à la lance (buse de 22,5 mm à 100 l/min).
• IPx7 : le luminaire est protégé contre les effets d'une immersion temporaire, moins de 1 heure, et à une profondeur qui ne dépasse pas 1 mètre.
• IPx8 : Le luminaire résiste à des immersions prolongées de plus de 1 heure et à une profondeur supérieure à 1 mètre, mais que le fabricant précise.
• IPx9/9K : La protection de classe 9 concerne les équipements électriques qui résistent au nettoyage à haute pression et à la vapeur d'eau. Attention ! Cette protection n'inclut pas l'immersion. Une double spécification, par exemple IP67 et IP69K, est nécessaire pour en bénéficier.

Avec ces informations, vous pouvez maintenant décrypter tous les indices de protection IP spécifiés par un fabricant sur ses luminaires contre l'intrusion d'agents extérieurs.

Qu'est-ce que l'indice de protection IK d'un luminaire LED ?

L'indice de protection IK est une classification standardisée qui vous renseigne sur le niveau de résistance mécanique d'un produit, selon l'énergie en joules des chocs et impacts reçus. Il y a dix niveaux de protection selon la norme internationale CEI 62262, équivalente à la norme européenne EN 62262.

• L'indice IK00 n'offre pas de résistance aux chocs.
• Les indices de protection IK01, IK02, IK03, IK04 et IK05 offrent des résistances à des chocs dont l'énergie peut atteindre respectivement 0,15, 0,20, 0,35, 0,50 et 0,70 joule. Des coups avec la main ou le poing peuvent générer ces quantités d'énergie.
• Les indices de protection IK06, IK07, IK08, IK09 et IK10 permettent aux luminaires de supporter des impacts plus importants et dont l'énergie peut atteindre respectivement 1,0, 2,0, 5,0, 10,0, et 20,0 joule. Par exemple, les niveaux IK06 et IK09 permettent aux boitiers électriques de supporter l'impact d'un marteau de 500 g et 5 kg respectivement et qui tombe de 20 cm de hauteur !

Quelles sont les classes de protection électrique ?

Les classes d'isolation électrique décrivent des mesures de protection contre les risques de chocs électriques (électrocution). Elles sont décrites par la norme européenne EN 61140 et identifiées par des marquages selon la norme internationale CIE 60417.

• La classe 0 : elle concerne l'isolation fonctionnelle et offre une protection contre les risques de contact direct. Il n'y a pas de mise à la terre par exemple. Cette classe d'équipement est interdite en Europe.
• La classe I : la protection contre les risques de contact indirect est assurée par une liaison à la terre des masses métalliques.
• La classe II : Ici, vous bénéficiez d'une double isolation (isolation renforcée), fonctionnelle et matérielle, sans parties métalliques accessibles. Ces luminaires ne possèdent pas de branchement à la terre. Les réglettes LED et luminaires à vasque appartiennent par exemple à la classe II.
• La classe III : Elle inclut les luminaires alimentés par un transformateur Très Basse Tension de Sécurité (TBTS), inférieure à 50 Volts. C'est le cas par exemple des rubans LED COB 24 V ou des rubans LED USB 5 V.

Maintenant, passons à la pratique pour bien choisir l'indice IP de votre luminaire LED en fonction du lieu d'installation. En effet, l'environnement est plus agressif à l'extérieur de la maison et dans les salles d'eau, particulièrement autour d'une baignoire par exemple.

Quels IP, IK et classe électrique choisir pour un éclairage intérieur ?

Ici, il est important de séparer les lieux en fonction de la présence ou non d'eau, car cette dernière peut porter un préjudice aux personnes et aux équipements.

Milieux secs

Pour les milieux secs, comme une chambre, un salon, un bureau ou une salle de réunion, les luminaires LED IP20 et IK02 sont couramment utilisés, principalement des ampoules LED E27, spots encastrables et bandes LED. C'est la protection minimale. Mais dans un ascenseur, atelier ou magasin, choisissez plutôt une protection IP20 et IK08. Dans un endroit poussiéreux (usine, scierie, etc.), l'éclairage doit bénéficier de protections IP50 et IK08.

Milieux humides

Concernant les milieux humides, vous devez porter une attention particulière à l'indice de protection, particulièrement contre l'intrusion de l'eau et contre les chocs électriques. Pour une salle de bain, un éclairage LED IP44 est un minimum. Cette classe convient pour un éclairage mural ou au plafond, loin de la baignoire. C'est le cas des plafonniers encastrables et dalles LED. Toutefois, la protection contre l'intrusion de l'eau doit être plus grande autour de la baignoire et de la douche. L'éclairage bénéficie dans ce cas d'un indice de protection IP67 pour résister aux immersions temporaires.

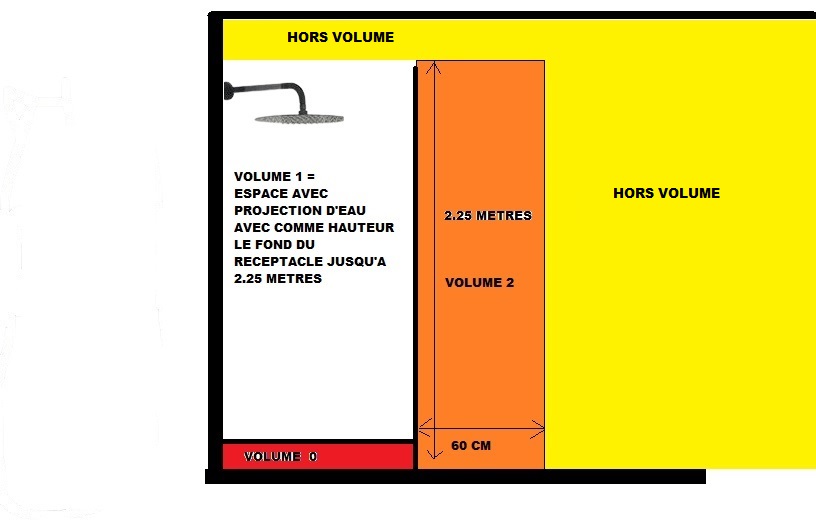

Concernant les classes électriques dans une salle de bain, la norme NF C 15-100 distingue 3 volumes (0, 1 et 2) qui requièrent chacun une protection particulière. Pour les volumes 0, 1 et 2, la classe électrique III est de mise, avec un éclairage en TBTS 12V CA ou 24V CC. Pour le volume 0, seuls les luminaires LED IP67 peuvent être utilisés. Pour les volumes 1 et 2, les restrictions sont moindres et des protections respectives IP65 et IP64 peuvent convenir. Les transformateurs doivent être installés hors volume.

Quels IP, IK et classe électrique choisir pour un éclairage extérieur ?

Ici, tout dépend du lieu d'installation. Le luminaire est-il sous un auvent à l'abri des éléments ou non ?

Milieu couvert

Pour l'entrée de la maison ou le mur d'une terrasse couverte, des appliques murales IP 44 ou des spots orientables IP 44, dotés d'un indice IK 02, conviennent parfaitement pour ce type d'éclairage.

Milieu non couvert

Pour résister à la pluie, la neige, la grêle et le vent, l'éclairage extérieur, de balisage ou paysager, doit être bien protégé. Les bornes lumineuses IP67 ou spots LED encastrables au sol IP67 sont un parfait exemple pour ce type d'éclairage extérieur. Quant à l'éclairage de la piscine, son balisage au sol requiert également une protection IP67. Mais pour éclairer l'intérieur d'une piscine ou d'une fontaine, il est préférable d'opter pour des luminaires LED IP 68 qui résistent à l'immersion prolongée et une classe électrique III.

La protection contre les chocs doit au moins égaler l'indice IK07 et la classe électrique va dépendre du type d'éclairage extérieur et de sa fonction (décoratif, balisage, etc.).

Voilà, nous avons fait un peu le tour des protections environnementales, mécaniques et électriques des luminaires LED dans différentes situations. Si vous avez besoin d'une information complémentaire ou souhaitez poser des questions, n'hésitez surtout pas à nous contacter.
