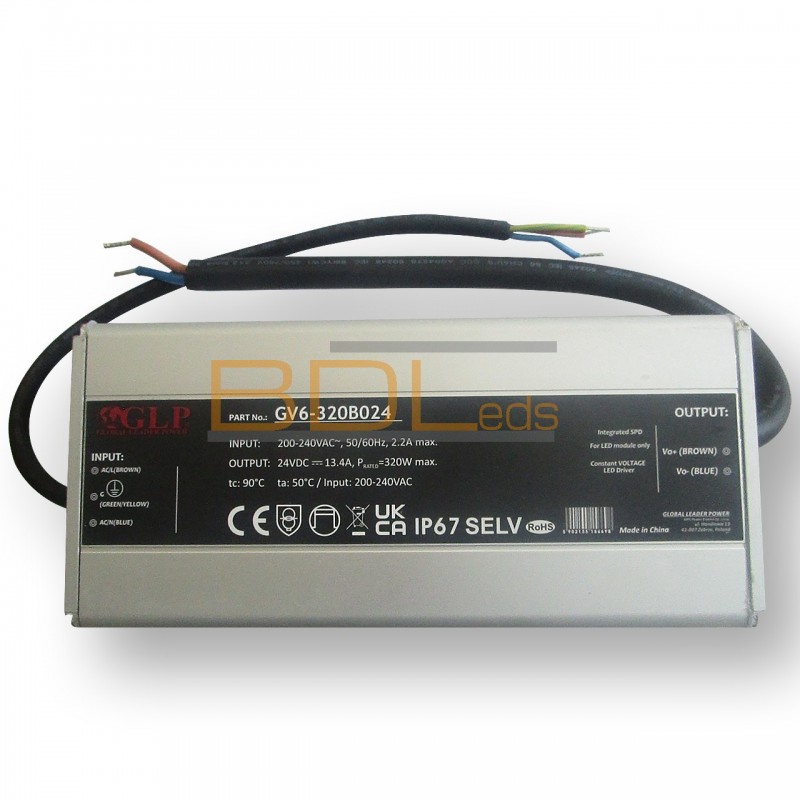

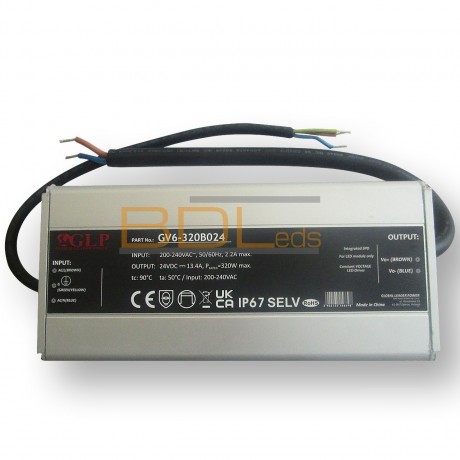

F o n c t i o n n a l i t é s :

• Conception à tension constante

• Fonction PFC active intégré

• Entrée secteur universelle / Gamme complète jusqu’à 305 VC

• Protections: court-circuit / surtension / surintensité / surchauffe

• Immunité aux surtensions: Mode différentiel - 5kV, mode commun - 10kV

• Refroidissement par convection d'air libre

• Conception IP67 pour les applications intérieures et extérieures

ENTREE:

Gamme de tension 90 ÷ 305VAC

Gamme de fréquence 47 ÷ 63Hz

Efficacité À 100% de la charge 92%

Courant AC (MAX.) 4.0A

Courant de fuite (MAX.) 0.75mA/230VAC

Fil d'entrée CCC+VDE 3 x 1.0mm2 , longueur = 300 ± 10mm

Facteur de puissance 0.96 pour 230VAC à pleine charge

Tension: 24V

Puissance: 319.9W

Plage intensité: 0 ÷ 13.33A

Fil de sortie: CCC+VDE 2 x 2.5mm2 , longueur = 300 ± 10mm

COURT-CIRCUIT Type: diminution de la puissance d'entrée, récupération automatique

SUR LA TENSION 26.4 ÷ 31.2VDC Type: couper la tension de sortie, redémarrer pour récupérer

SUR COURANT 100-150% courant de sortie nominale Type: mode hoquet, récupération automatique.

SURCHAUFFE Température Tc > 90°C Type: couper la tension de sortie, rallumer pour récupérer.

Dimensions: 224.5 x 96.8 x 41.8mm

Température de fonctionnement: -40°C ÷ 60°C

MTBF: 212000 heures à 230VAC / charge à 80% et ta < 25°C

Durée de vie: 50 000h at 230VAC / 100% charge et tc < 70°C

Poids: 1.8 kg

EAN: 5902135156698

Garantie 5 ans

Puissance	320W
Etanchéité	Etanche IP67

Questions générales sur le produit LED uniquement

mickael le 10/06/2023	Question : bonjour, avec ce transfo puis je alimenter 16 metres de ruban rgbww d un seul tenant, sachant que le ruban 60 leds/metre a une conso de 15 w/metre. ou bien faudra t il que je fractionne le ruban et installer plusieurs transfo? merci de votre reponse.
	Réponse : Bonjour, Pour l'alimentation led 320W c'est bon, il faudra choisir un contrôleur LED RGBW qui accepte au moins 12 ampères. Par contre le ruban LED RGBW, le modèle de base fonctionne uniquement jusqu' à 10 mètres par point d'injection, deux solutions s'offrent à vous: Il faut injecter (brancher) de part et d'autre des 16 mètres sur le contrôleur RGBW, puis le contrôleur sur l'alimentation led 320W. la deuxième solution plutôt conseillé et de séparer le ruban en deux (ou plus), gérer avec deux contrôleurs (ou plus) et une seule télécommande. Les contrôleurs RGBW pourront être branchés sur l'alimentation 320W mais rien ne nous vous empêche d'employer 2 alimentations, une pour chaque circuit. Si l'installation est prévue pour faire le tour d'une pièce, la solution 2 est préférable, en partant d'un angle.
