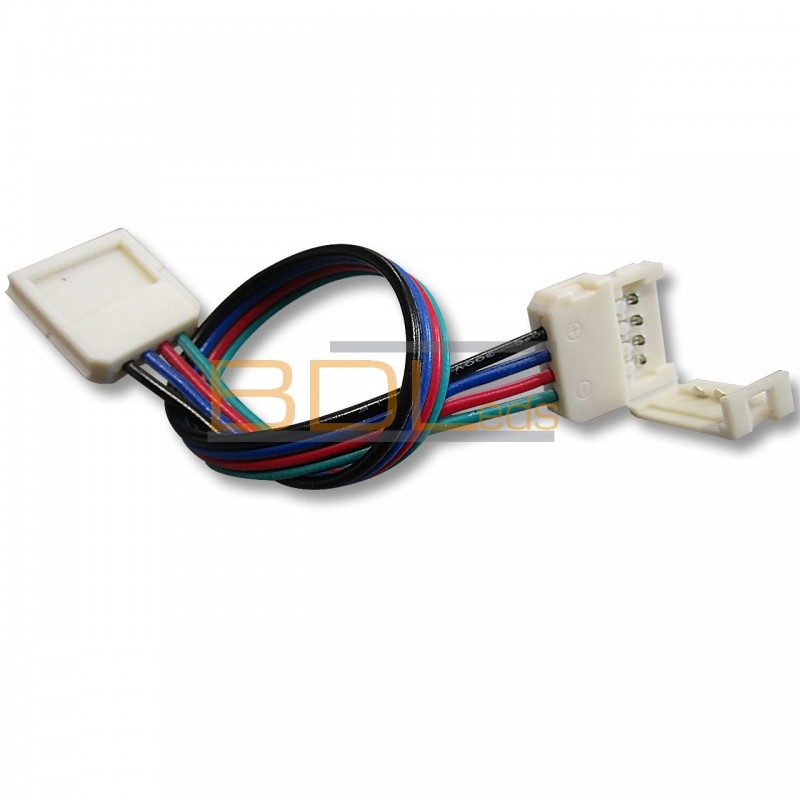

Rallonge ruban LED RGB

Le prolongateur filaire permet de relier  sans souder deux sections de bandes LED RGB. Le type de rallonge à employer dépend de plusieurs paramètres dont l’indice de protection, la largeur, etc.

Cette rallonge 3 canaux ( 4 fils de connexion) est à utiliser avec des rubans RVB (RGB en anglais) en IP20 (c'est-à-dire non étanche) lorsque la bande a été coupée au trait de coupe, il ne doit pas y avoir d’étain sur la piste ou quoi que ce soit qui pourrait bloquer l’insertion du ruban dans le connecteur à clapet. Au préalable avant la mise en place, il est utile d’enlever le double-face autocollant sur 7-8mm.

Il est également important de vérifier que votre ruban RGB n’excède la densité de 60led/m, si c’est le cas, il n’est pas possible de refermer le clapet de maintien. Il faut mesurer la largeur de la bande LED RGB, il existe 2 tailles, 10mm et 12mm.

De part les dimensions des clapets, ce type de raccord n’est pas associable avec les profilés aluminium.

Ce type de rallonge existe également pour les rubans mono, CTT (2 canaux) et RGBW (4 canaux).
