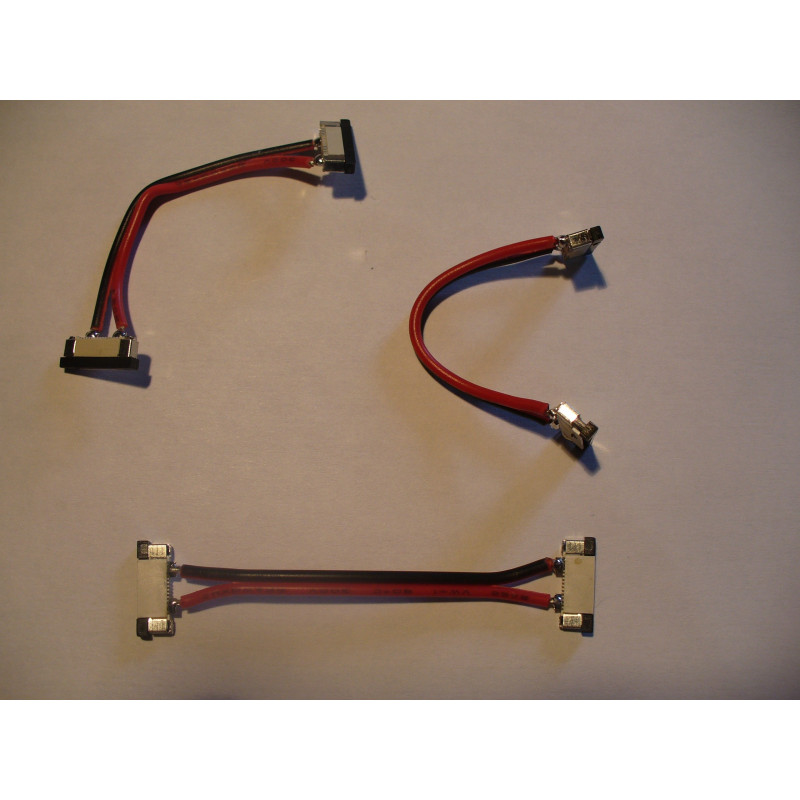

Connecteur souple d'angle pour ruban led

Le branchement est identique à la connectique des nappes informatiques ( connecteur de nappe pour clavier de portable, etc.), plus discret mais aussi plus délicat à installer et plus fragile si la connectique n'est pas protégée des chocs éventuels.

La mise en place reste relativement simple, il faut au préalable ouvrir la barrette de maintien, couper le ruban LED correctement au trait de coupe, retirer l'adhésif sur 1cm au niveau du coté à brancher, insérer le ruban, refermer la barrette de maintien. Le ruban LED est polarisé, il est important que les signes - et + se font faces.

Ce type de raccord souple permet de réaliser un angle de n'importe quel degré avec deux morceaux de ruban led unicolore ( 2fils). Les dimensions du connecteur sont plus réduites par rapport à un système à clapet mais reste toujours plus large que le ruban lui-même, il est donc primordial de vérifier la largeur du connecteur d'angle pour un usage dans un profilé aluminium, ci dessous les dimensions selon le modèle:

• ruban 8mm de large: connecteur 14mm de large
• ruban 10mm de large: connecteur 16mm de large
• ruban 12mm de large: connecteur 18mm de large

Il est aussi important de mesurer ou de vérifier la largeur de la bande LED avant de choisir votre modèle, par exemple ce modèle de ruban 2835 20 mètres fait 12mm (CMS= circuit imprimé où sont soudées les LED), il faudra opter pour le 12mm.

Afin d'optimiser la pose nous avons choisi une longueur de 5cm, pas trop importante au niveau des fils, mais suffisante pour réaliser même un demi-tour avec le ruban LED.

Les données ci-dessous sont données à titre indicatif, il est impératif de vérifier la largeur de votre bande LED non étanche pour connaître le modèle adéquat, en effet selon les fabricants il peut y a voir des différences.

Le connecteur souple 8mm est utilisable avec les rubans led 30led/m, 60led/m, 120 led/m smd 3528.

Le connecteur 10mm est compatible avec les rubans SMD 2835, 5050, 5630.

Le connecteur 12mm est quant à lui réservé aux rubans led grandes longueurs, pour rappel ce connecteur n'est compatible qu'avec les modèles unicolores, c'est à dire que les CCT, RGB, RGBW et RGBCCT ne le sont pas.
