Ruban d'angle 90° avec connecteurs

Ce dispositif vendu à l'unité est avant tout un moyen simple de faire une angle droit sans avoir à faire une soudure.

Ce procédé n'est pas sans contrainte ou contre-indication il sera parfois nécessaire de réaliser des soudures avec des fils souples. Ce raccord est proscrit pour les rubans led de densité supérieur ou égale à 120led/m.

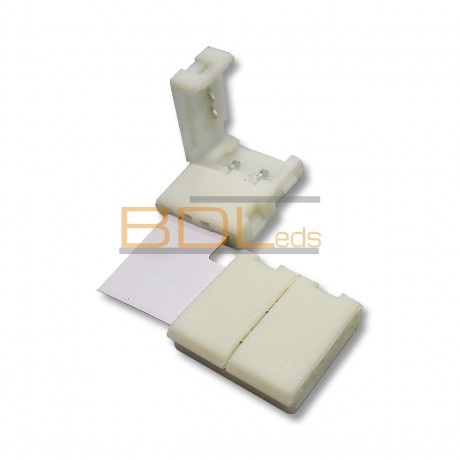

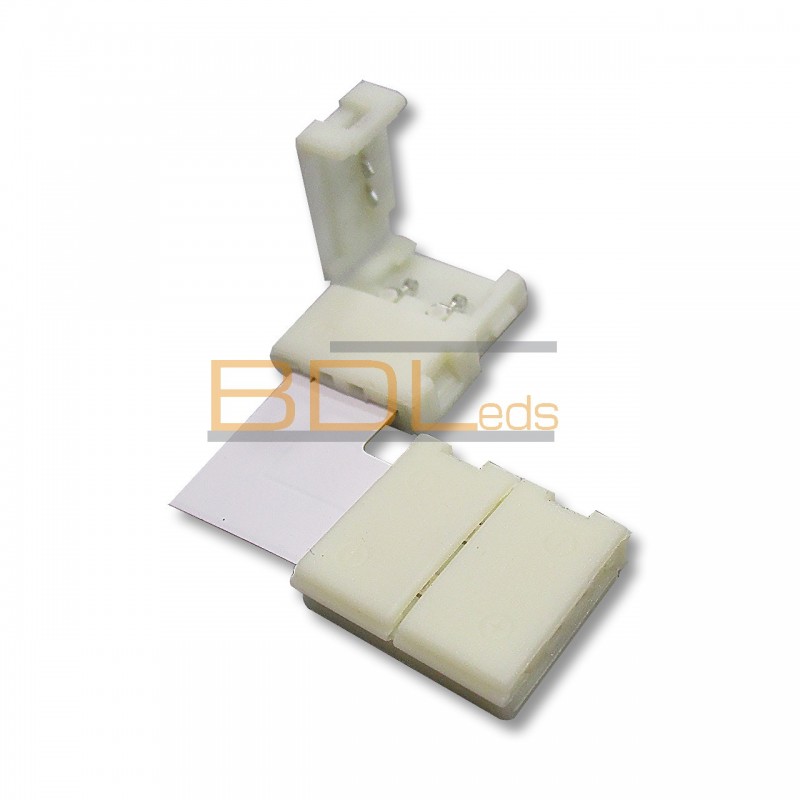

Ce connecteur permet de faire un angle à 90° à plat, il est déconseillé de plier le raccord. A chaque extrémité du raccord vous devez ouvrir le raccord à clapet pour y insérer la bande découpée ( au préalable il faut retirer le double face adhésif à proximité de la coupe).

Insérez le ruban dans la fente de passage du connecteur (les picots doivent faire contact avec les pistes cuivrées). Vous pouvez refermer le clapet pour la tenue de l'ensemble.

Ce modèle est proposé à la vente uniquement  en 8 mm et 10 mm pour les rubans mono (blanc ou de couleur), c'est à dire que tous les autres modèles sont exclus.

Dimensions:

• Modèle pour ruban LED 8mm Mono: Longueur 28 mm, Hauteur 28 mm, épaisseur 5 mm
• Modèle pour ruban LED 10mm Mono: Longueur 32 mm, Hauteur 32 mm, épaisseur 5 mm

Le raccord de part ces dimensions ne permet pas d'être intégré dans un profilé aluminium sauf dans de très rare cas.

Ce type de raccord rapide existe sous d'autres référence, ce modèle pour réaliser une croix ou en T.

Astuce: Ce modèle est conçu pour les rubans n'excédant pas 90led/m, en optimisant la coupe du ruban (décaler la coupe par rapport au trait de coupe en sacrifiant une section de ruban), on peut l'utiliser avec du ruban 120led/m.
