Comment brancher le ruban LED COB 220V?

Le ruban LED COB 220V dispose d'un câble de 20cm avec fil dénudé. Vous avez deux solutions pour le brancher, soit en utilisant une fiche électrique mâle pour le branchement sur une prise électrique domestique ou bien relier les 2 fils phase et neutre dans un boitier de dérivation avec des raccords rapides.

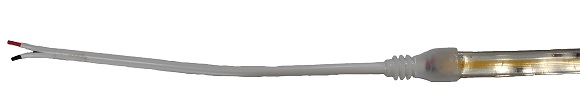

Câblage du ruban LED COB 220V

Comment commander plus d'un ruban LED COB 220V?

Le ruban LED COB 220V est vendu avec son câble de connexion (voir photo ci dessus) et son embout d'étanchéité, celui-ci est vendu au mètre (quantité 1= 1 mètre). Dans le cas où vous souhaitez deux rubans LED COB 220V de la même température, il faut commander la totalité ( en mètre) et ajouter un kit de branchement pour ruban LED COB 220V.

Nous pouvons réaliser gracieusement, par simple demande lors du passage de la commande, la soudure pour 1 ruban supplémentaire (il ne faudra pas oublier de commander le kit de branchement). Au delà de deux rubans il faudra le faire vous même ou bien faire une demande pour la prestation.

Attention la connexion filaire se fait par soudure et l'étanchéité par du silicone pour conserver la norme IP67. Le ruban fonctionne avec un courant dangereux, toutes opérations doit se faire par une personne qualifié connaissant les règles de l'art en électricité ainsi que les règles élémentaires de sécurité.

Peut-on intégrer le ruban LED COB 220V dans un profilé aluminium?

Comme la plupart des rubans LED 220V, il est compliqué voir impossible d'intégrer ce type de ruban dans un profilé aluminium, en effet ceux-ci sont étudiés en général pour les rubans LED 12V et 24V.

Néanmoins ce modèle possède un design plus fin que les autres s'approchant des bandeaux basse tension étanches IP68. Voici une liste de profilés aluminium compatibles avec ce type de ruban LED, en cochant les cases 5mm d'épaisseur et 12 à 20mm de largeur de ruban.

De part ses protections renforcés en raison de la tension élevée, il ne faut pas oublié également qu'un ruban de 1 mètre mesure 1.05 mètre avec sa connectique. Pour toutes ces contraintes nous déconseillons l'usage du ruban LED avec un profilé aluminium.

Avantages du ruban LED COB 220V

Effet néon sans pointillé.
Grande longueur d'utilisation jusqu'à 50 mètres.
Sécabilité de 16.67 cm (faible pour un ruban LED 220V).
Gradable de façon économique avec un variateur 220V triac.
IP67 pour un usage intérieur et extérieur.
Jusqu'à 900 lumens par mètre.
Sans transformateur
Sans redresseur

Caractéristiques du ruban LED COB 220V

Tension de fonctionnement	220V-240V AC
Consommation	12W par mètre
Sécable (coupe possible)	16.67 cm
Couleur	Blanc
lumens par mètre	2700K: 720 3000K: 800 4000K: 900 6000k: 900
Longueur maximale en série	50 mètres
Lumens par watt	60 à 75 lumens
Type et nombre de LED au mètre	COB 432led/m
Durée de vie	35000 heures
Dimmable	oui
Angle de diffusion	180°
Classe énergétique	G
CMS (circuit imprimé)	10mm
Indice de Rendu des Couleurs	>90 Ra
Ampérage par mètre	54.5 mA/m
Longueur câble	20cm
Indice de protection	IP67
Largeur totale	12 mm
Hauteur	4.6 mm
Ruban LED flexible	Oui
Ruban LED autocollant	Oui
Garantie	2 ans
Certification	CE / ROHS

Questions générales sur le produit LED uniquement

Envoyez-nous votre question

Franck le 18/10/2024	Question : Bonjour le Modèle COB-220V-PW est il adhésif et également existe-t-il des connection d'angle Merci par avance
	Réponse : Bonjour, Oui il est adhésif, pour les angles vous pouvez le plier sur 5 cm pour faire un angle à 90°, il n'y pas de connecteur d'angle sur ce modèle. La technologie est différente par rapport aux modèles SMD avec des connecteurs dédiés, ici on est plus sur un ruban LED qui ressemble à un ruban led basse tension mais c'est bien du 220V! Avec des bouchons on peut réaliser des soudures d'angle avec du fil mais cela doit être réaliser par du personnel qualifié pour votre sécurité, c'est une prestation qui peut être réalisée en atelier.
