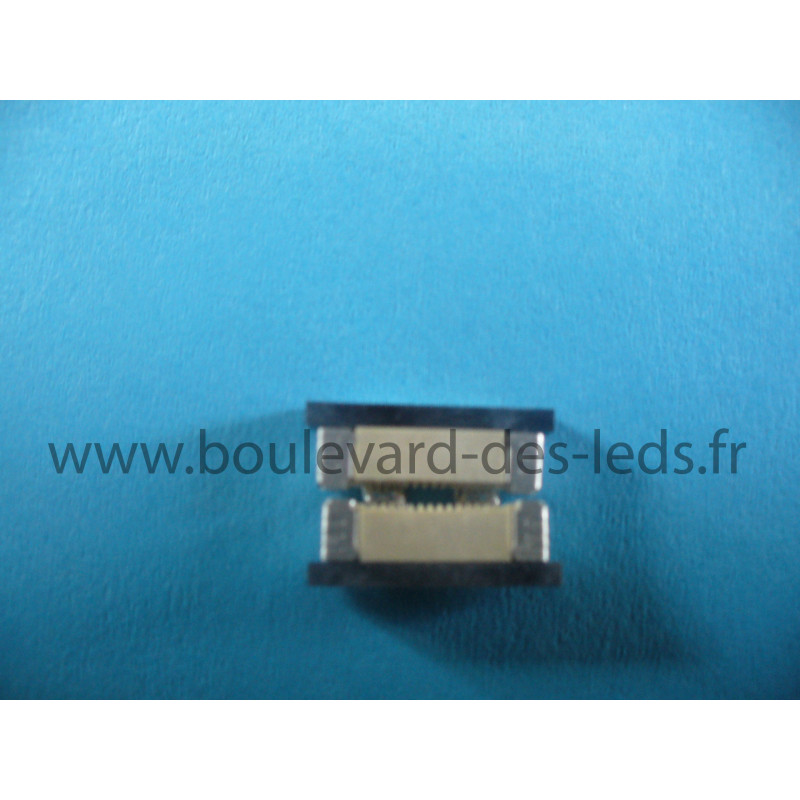

Connecteur nappe pour ruban LED non étanche

Ce type de connecteur permet de relier deux bandes LED. La connectique est identique à ceux pour les nappes électriques, vous devez tirer légèrement sur la partie grisée en plastique pour ouvrir le connecteur. Il faut ensuite enfiler le ruban en enlevant au préalable le double face 3M. Refermez la partie plastique grisée pour maintenir le ruban led dans son connecteur.

Lorsque vous assemblez les deux rubans, il faut prendre garde que les circuits + et - des deux tronçons se font face ( - avec le moins et le plus avec le +).

Il est important également de ne pas avoir de résidu d'étain sur la piste du PCB au risque de ne pas pouvoir faire rentrer le ruban, voire de casser le raccord.

Il est important de mesurer la largeur de votre ruban pour pouvoir choisir votre modèle, il existe 3 tailles: 8 mm, 10 mm et 12 mm. Les 3 tailles correspondent à 90% des tailles disponibles sur le marché.

Compatible uniquement avec le ruban blanc ou une couleur.

Non compatible avec les rubans LED RGB, RGBW, CTT et tout modèle qui n'est pas monochromatique.

Dimensions:

• Modèle 8mm: épaisseur 2.1 mm, largeur 13.3 mm
• Modèle 10mm: épaisseur 2.1 mm, largeur 15.5 mm
• Modèle 12mm: épaisseur 2.1 mm, largeur 17.8 mm

 Etant donné les dimensions en largeur des connecteurs, l'usage de ceux-ci n'est pas compatible avec les profilés aluminium sauf avec les modèles extra larges (vérifier les largeurs)
