Raccord ruban/fil sans soudure

Connecteur LED sans soudure : spécifications et compatibilité

Ce connecteur sans soudure s'utilise uniquement pour les rubans LED SMD basse tension (5V, 12V, 24V) IP20 (non étanche) et monochrome (2 fils). La densité de LED du ruban doit être inférieure ou égale à 120 LED/m. Ce connecteur rapide n'est pas compatible avec les rubans LED haute densité ou COB (plus de 120 LED/m).

Du fait de la taille compacte du raccord, il n'est pas associable avec la plupart des profilés alu standard. Pour les rubans LED COB haute densité, veuillez utiliser les connecteurs spécialisés haute densité.

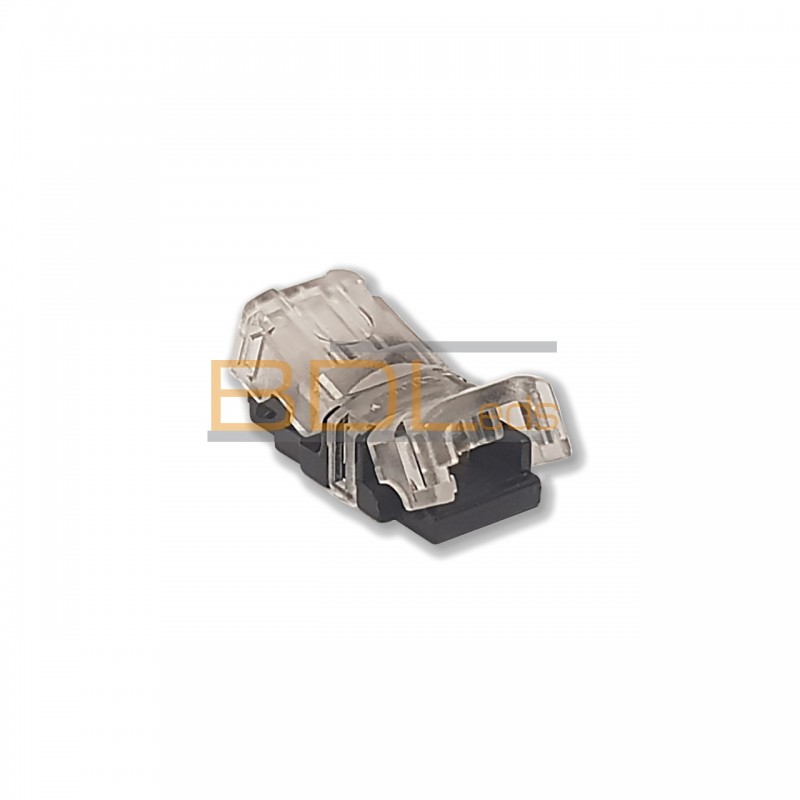

Dimensions du connecteur pour ruban LED : largeur 8 mm et 10 mm

Le connecteur rapide pour bande LED est disponible en deux largeurs pour s'adapter à tous les rubans :

• Format 8 mm : dimensions 25 × 13 × 8 mm (ref. 4S-CON-WS-8MM)
• Format 10 mm : dimensions 25 × 15 × 8 mm

Cette taille compacte permet une intégration discrète du raccord dans de petites installations LED et espaces restreints.

Installation flexible : créer des rallonges et départs filaires pour LED

Avec ce connecteur rapide sans soudure, il est possible de créer des rallonges de toutes dimensions, des départs filaires, des jonctions simples ou des installations complexes à plusieurs segments. La solution filaire pour ruban LED offre une flexibilité maximale : vous pouvez ajouter ou retirer des segments de bande LED à volonté, sans risque de court-circuit lié à la soudure. Idéal pour les petites installations modifiables ou temporaires.

Limite de courant : pourquoi 4 ampères maximum ?

Une limitation importante de ce connecteur : l'ampérage maximal de l'installation ne peut excéder 4 ampères. Au-delà, risque de surchauffe ou déconnexion. Pour dimensionner votre installation LED :

• Vérifier la consommation totale en ampères de tous les segments de ruban LED
• Exemple : un ruban 12V 12W consomme environ 1 A par mètre, utiliser du 24V pour avoir uniquement 0.5 A.
• Ne pas dépasser 3,5 A en pratique pour laisser une marge de sécurité

Idéal pour petites installations : éclairages décoratifs, bandes de signalisation, projets DIY, appliques murales ou sous-meuble.

Avantages du connecteur sans soudure pour installation LED

Cette solution de raccord offre des bénéfices majeurs :

• Pas de soudure requise : aucune compétence électronique nécessaire, accessible aux débutants
• Installation rapide : connexion en quelques secondes, réversible à tout moment
• Sécurité : évite les risques liés à la soudure (courts-circuits, brûlures, pistes endommagées)
• Flexibilité : ajouter ou retirer des segments de ruban LED selon vos besoins
• Économique : réutilisable pour plusieurs projets ou installations temporaires

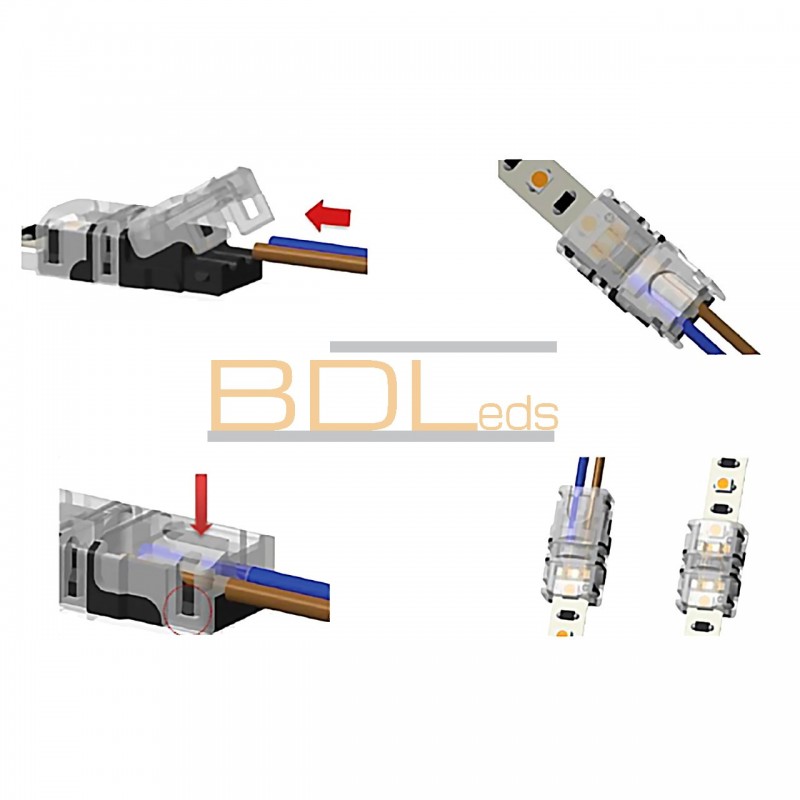

Processus d'installation basique : raccorder votre bande LED

Pour utiliser ce connecteur rapide :

1. Vérifier la polarité (+/-) du ruban LED et du fil avant le branchement
2. Insérer les fils souples dans les emplacements respectifs du connecteur (respecter l'ordre + et -)
3. Vérifier le serrage des contacts pour assurer une bonne connexion électrique
4. Tester immédiatement le fonctionnement de la bande LED après raccordement
5. Garder les connecteurs dans un environnement sec (IP20 = non étanche)

Connecteurs rapide pour ruban LED RGB et bichromatique

Au-delà des rubans monochromes, Boulevard Des LEDs propose d'autres variantes de connecteurs sans soudure :

• Modèles pour rubans bichromatique (CTT) : ruban LED chaud et froid
• Modèles pour rubans RGB : ruban LED multicolore (rouge, vert et bleu)

Chaque connecteur pour ruban LED est conçu pour offrir la même facilité d'installation sans soudure, adaptée à vos besoins en termes de contrôle couleur ou luminosité.
