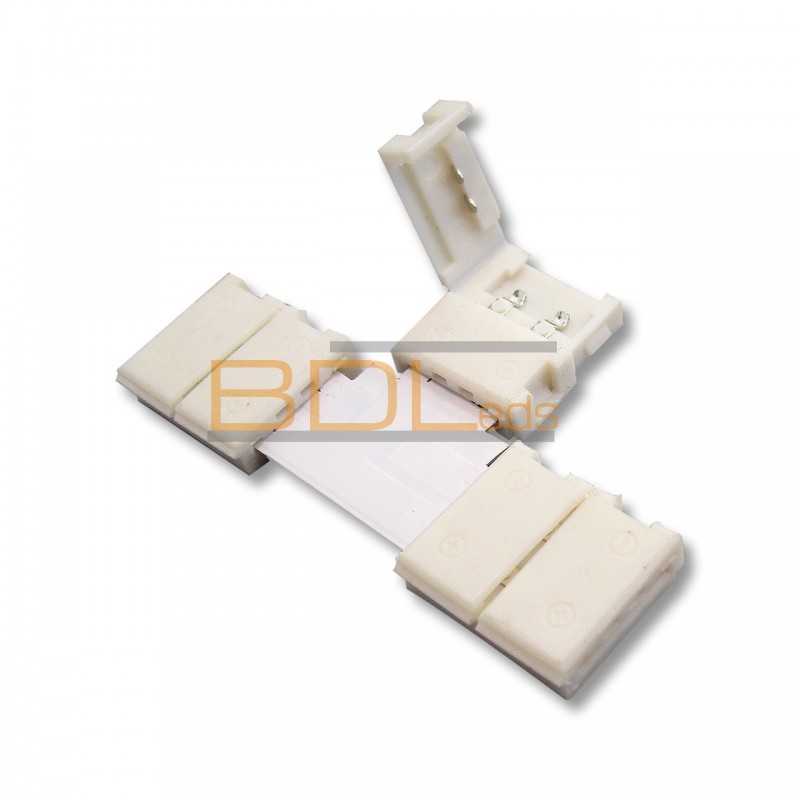

Connecteur mono en T pour ruban LED

Ce dispositif est avant tout un moyen simple de réaliser des formes complexes sans utiliser de fer à souder, il est dans la plupart des cas suffisant pour les réalisations simples. Ce procédé n'est pas sans contrainte, il sera parfois nécessaire de réaliser des soudures avec fils souples pour certaines installations.

Ce raccord permet de faire un départ perpendiculairement au ruban LED initial. A chaque extrémité du raccord vous devez ouvrir le raccord à clapet pour y insérer la bande découpée ( au préalable il faut retirer le double face adhésif à proximité de la coupe).

Insérez le ruban dans la fente de passage du connecteur (les picots doivent faire contact avec les pistes cuivrées). Vous pouvez refermer le clapet pour le maintien.

Ce modèle est conçu pour les rubans n'excédant pas 90led/m, en optimisant la coupe du ruban (décaler la coupe par rapport au trait de coupe en sacrifiant une section de ruban), on peut l'utiliser avec du ruban 120led/m.

Ce modèle est disponible exclusivement en 8 mm et 10 mm pour les rubans mono (blanc ou 1 couleur).

Dimensions:

• Modèle pour ruban LED 8mm Mono: Longueur 45 mm, Hauteur 29 mm, épaisseur 5 mm
• Modèle pour ruban LED 10mm Mono: Longueur 50.5mm, Hauteur 32 mm, épaisseur 5 mm

De part la taille des raccords, ils ne peuvent être employés avec des profilés aluminium.

Ce type de raccord rapide existe sous d'autres formes, en L pour réaliser des angles droits à plat ou en + pour réaliser une croix.
