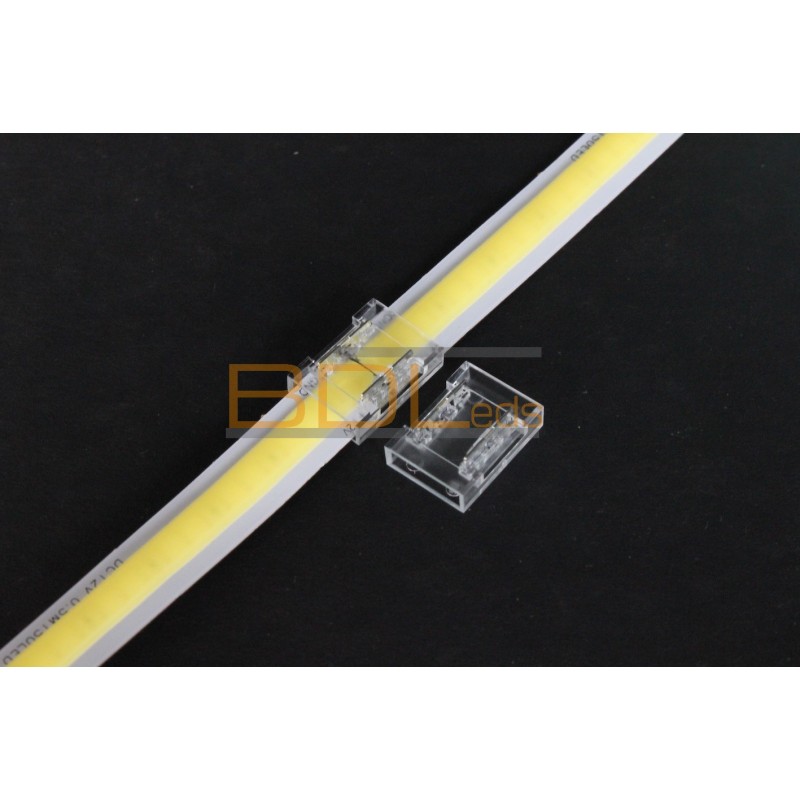

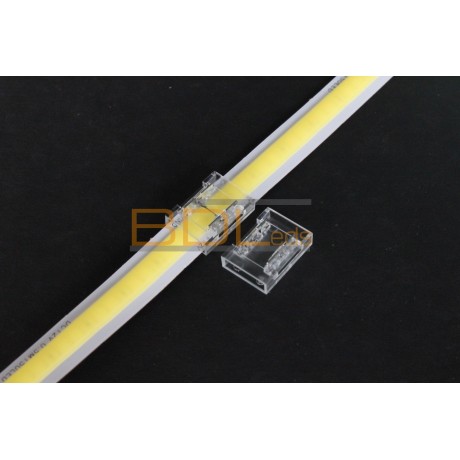

Raccord transparent pour ruban LED haute densité ou COB

Les connecteurs rapides transparents offrent une méthode pratique et efficace pour connecter deux bandes de LED haute densité ou des rubans LED COB (parfois appelés FOB) sans souder. Ces raccords rapides assurent une connexion sécurisée en évitant la soudure par superposition. La liaison mécanique par sertissage garantit une connexion fiable et durable. Le design transparent du raccord permet de préserver le flux lumineux, assurant un éclairage homogène et continu.

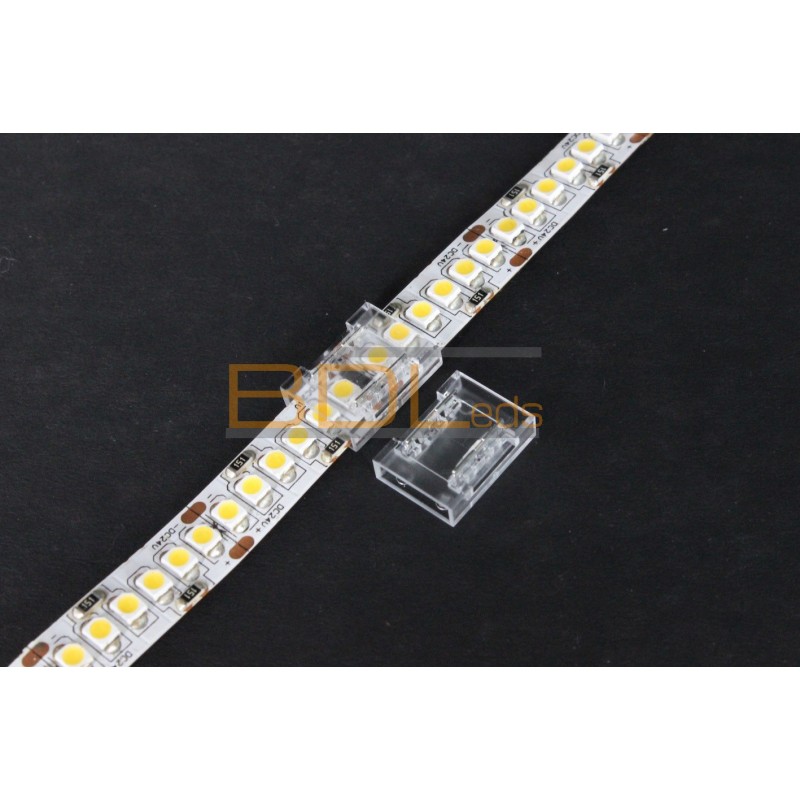

Ce connecteur est compatible uniquement avec les rubans LED monochromes 10mm ou 8mm non étanches (IP20). La densité des LED importe peu, toutes les densités sont compatibles, incluant les bandes LED haute densité et COB. Selon la disposition des contacts cuivrés, les rubans LED à densité classique sont généralement compatibles. Ce raccord bord à bord ne convient pas aux raccords ruban LED/fil de 0,75mm et sert exclusivement à brancher un ruban LED à un autre. Pour les versions étanches, vous pouvez choisir ce connecteur en IP68. La compatibilité IP65 dépendra du type de revêtement de tropicalisation.

Pour une utilisation avec un profil aluminium, vérifiez sa largeur et sa hauteur internes pour y insérer le raccord. En effet, les profilés sont conçus pour accueillir des rubans LED, mais pas nécessairement leurs accessoires, pour des raisons d'esthétique et de discrétion. Les dimensions du raccord 10mm sont 15,9 millimètres en longueur, 11,9 millimètres en largeur et 3,9 millimètres en hauteur. Il s'insère en bout de bande sans nécessiter d'espace supplémentaire.

Préparation du connecteur et des rubans LED avant raccordement

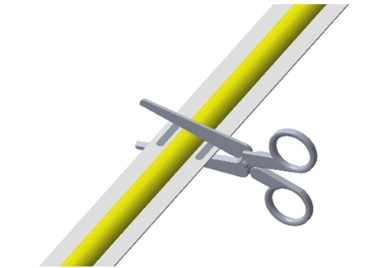

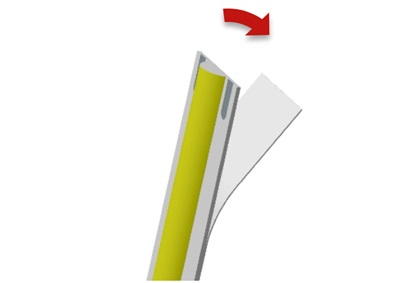

Avant de procéder à la jonction, assurez-vous que les deux morceaux de ruban LED sont identiques en largeur, puissance et tension. Coupez les bandes LED sur le trait de coupe prévu sur chaque ruban, puis retirez l'adhésif double face sur 1 à 2 cm aux extrémités.

Vérifiez que les pistes de cuivre + et - sur le circuit sont bien visibles et exemptes de débris. Inspectez les contacts cuivrés pour retirer tout résidu d'étain pouvant gêner le sertissage du connecteur rapide.

Comment connecter deux rubans LED avec ce connecteur rapide ?

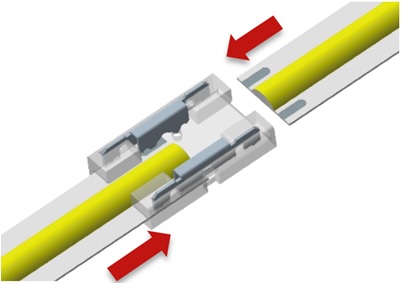

Glissez les deux rubans LED à chaque extrémité du raccord en veillant à aligner correctement les pistes + et -. Assurez-vous que les contacts cuivrés de chaque bande LED soient bien positionnés dans la jonction du connecteur.

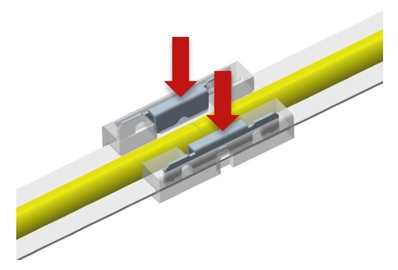

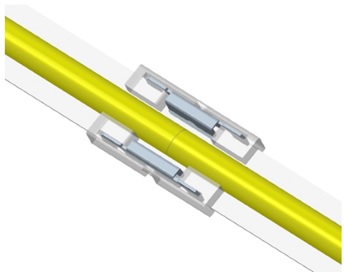

Une fois en butée, appuyez fermement avec une pièce en bois ou plastique, comme le manche d'un tournevis, sur les picots pour sertir les contacts cuivrés. Cette connexion par sertissage mécanique établit une liaison électrique fiable sans point de soudure chaud.

Notez que certains contacts cuivrés peuvent présenter des pistes étamées à l'étain. Retirez préalablement l'étain pour utiliser correctement le raccord et assurer une bonne jonction LED.

Avantages du connecteur rapide pour ruban LED

Connexion sans soudure : aucun outil de soudure requis, gain de temps et sécurité accrue. Installation discrète : le design transparent préserve l'éclairage et s'intègre parfaitement dans les profilés aluminium. Fiabilité mécanique : le sertissage des contacts assure une liaison durable sans risque de point chaud. Compatibilité universelle : compatible avec toutes les densités LED (classique, haute densité, COB-FOB) sur rubans monochromes 8mm et 10mm IP20.

Garantie 2 ans
